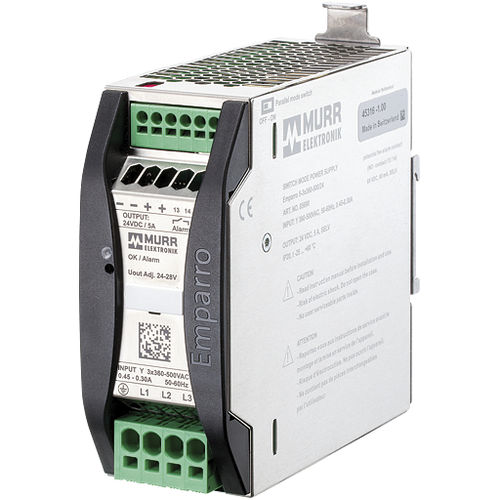

Alimentatore elettrico AC/DC Emparro 3~ series

a commutazionetrifasesu guida DIN

INPUT: 3× 324...572 V AC / 450...745 V DC OUTPUT: 24...28 V DC Corrente: 5 A DATI GENERALI Norme - IEC 61010-2-201, EN 61204-3, EN 55011 B, EN 61000-3-2, SEMI F47 Tipo di fissaggio - innestabile su guida DIN TH35 (EN 60715) Range temperatura - -40...+70 °C, ...+70 °C derating (temp. di stoccaggio -40...+85 °C) Umidità relativa - 5...95%, senza condensa Grado di protezione - IP20 Rendimento - 92.5% (3× 400 V AC); 91.8% (3× 480 V AC) Connessione - Morsetti a molla a innesto Dimensioni H×L×P - 143×50×143 mm USCITA Tensione d'uscita - 24 V DC (SELV), ±1%; 24...28 V regolabile Power Boost - Iout N × 150% (min. 5 s) Indicatore LED - LED (verde): OK; LED (rosso): sovraccarico, surriscaldamento o cortocircuito Corrente di uscita - 3.7 A (70 °C); 5.0 A (60 °C); 6.0 A (45 °C) Tempo di ritenuta - min. 25 ms (3× 360 V AC); 5 A (24 V DC) Ondulazione residua - max. 20 mV eff/rms Picchi - max. 50 mV ss/pp Dispositivo di protezione - protetto da cortocircuito e sovraccarico, permanentemente del 20% (fino a 45 °C) Utilizzo in parallelo/in serie - max. 3 unità INGRESSO Tensione d'ingresso - 3× 324...572 V AC/450...745 V DC Corrente d'ingresso - 0.45 A (3× 360 V AC); 0.3 A (3×500 V AC) Corrente di picco all'accensione dopo 1 ms - max. 9.5 A (3× 500 V AC) Fattore di potenza - 0.61 (3× 400 V AC) Frequenza - 50...60 Hz Fusibile in ingresso (interno) - 3× 6.3 A (T) Product article number of manufacturer - 85690
