Microscopio ottico Eclipse L200N series
per ispezioneper l'industria elettronicadritto

microscopio ottico
microscopio ottico
microscopio ottico
microscopio ottico
microscopio ottico
microscopio ottico
microscopio ottico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
ottico
Applicazioni tecniche
per ispezione, per l'industria elettronica
Ergonomia
dritto
Testa
trinoculare
Tecnica di osservazione
a campo scuro, a contrasto interferenziale differenziale
Configurazione
da banco
Sorgente luminosa
a illuminazione a LED
Opzioni e accessori
a motore
Altre caratteristiche
a motore, per semiconduttore
Peso

45 kg
(99,2 lb)

Descrizione

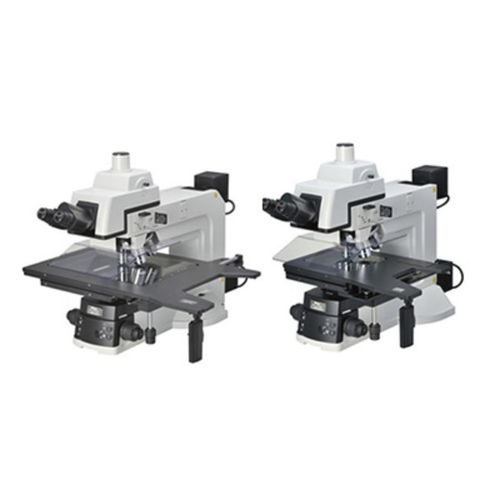

ECLIPSE L300ND, L300N e L200ND, L200NA di Nikon è una gamma di microscopi per semiconduttori ideali per l'ispezione di circuiti integrati (IC), schermi piatti (FPD), dispositivi elettronici a larga integrazione (LSI) e molte altre applicazioni. Microscopi per semiconduttori avanzati per l'ispezione delle più recenti realizzazioni Le eccellenti ottiche Nikon CFI60-2 forniscono immagini eccellenti sia agli oculari che alle fotocamere digitali Nikon con software di analisi. La combinazione di queste ottiche superiori con uno straordinario sistema di illuminazione offre immagini di eccellente contrasto e risoluzione. Nikon ECLIPSE L300N(D) e L200N(D) Questi microscopi sono destinati all'ispezione ottica di eccezionale precisione di wafer (200 mm per la serie L200N e 300 mm per la serie L300N), reticoli e altri substrati. Serie ottica Nikon CFI60-2 Il design innovativo di Nikon consente tecniche di imaging chiare, tra cui contrasto elevato, campo chiaro, campo scuro, polarizzazione (POL), contrasto di interferenza differenziale (DIC) e interferometria a doppio raggio. Telecamere digitali Nikon per la visione L'intera gamma di fotocamere Digital Sight di Nikon acquisisce in modo efficiente le immagini di un campione e le trasmette al software di elaborazione delle immagini della suite NIS-Elements, insieme ai dati del microscopio relativi all'obiettivo utilizzato, all'impostazione dell'ingrandimento e all'intensità della luce. Integrazione di L200N e caricatore di wafer NWL200 I caricatori di wafer Nikon sono ben accettati e affidabili nell'industria dei semiconduttori e molte installazioni sono attualmente in uso.

---
