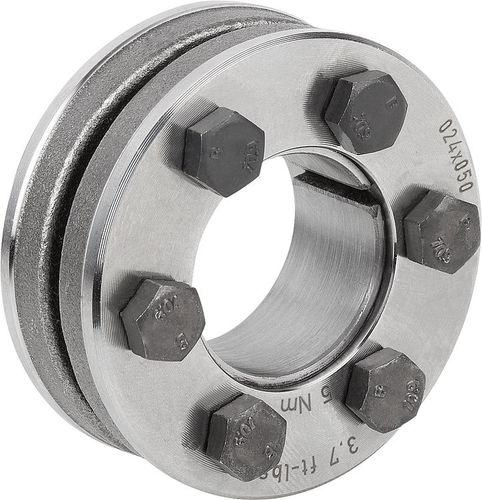

Anelli calettatori forma A
Materiale:
Acciaio.
Versione:
Superficie non trattata.
Nota:
Anello calettatore per collegamento di un albero cavo a un albero. Viene posizionato dall'esterno sul mozzo e con la riduzione del diametro interno mediante superfici cuneiformi determina una tensione sul mozzo. Si crea quindi un accoppiamento tra mozzo e albero. Adatto per carichi statici, dinamici e d'urto.
- per coppie molto elevate
- nessuno spostamento assiale albero/mozzo in fase di montaggio
- autocentrante
Montaggio:
Eliminare le protezioni di trasporto esistenti. Pulire albero, diametro interno ed esterno del mozzo e oliare leggermente. Non utilizzare MoS2 o grasso. Spingere l'anello calettatore sul mozzo. Spostare quindi l'unità (anello calettatore/mozzo) sull'albero e mettere in posizione. Serrare leggermente a mano le viti di serraggio una dopo l'altra. Serrare quindi le viti di serraggio con una chiave dinamometrica una dopo l'altra in diversi passaggi alla coppia di serraggio indicata.
1° passaggio ca. 33% MS
2° passaggio ca. 66% MS
3° passaggio 100% MS
Smontaggio: allentare tutte le viti una dopo l'altra ma non estrarle completamente dalla filettatura. L'anello calettatore in genere si allenta da solo.
