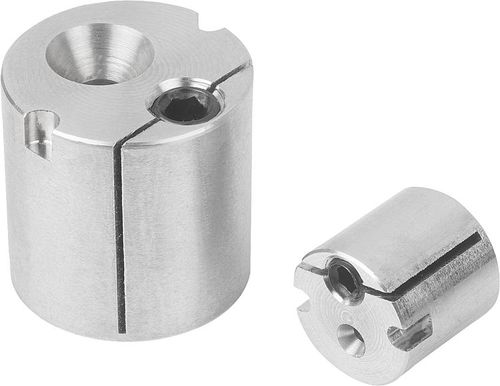

Supporto eccentrico con foro di centraggio
Materiale:
Acciaio inox 1.4305.
Versione:
Superficie non trattata.
Nota:
Utilizzare il foro di alloggiamento H7. Ruotando il perno filettato si ottiene una pressione della superficie. Con una chiave a compasso regolabile è possibile posizionare correttamente l'eccentrico radiale e fissarlo col perno filettato.
Utilizzo:
Le bussole portamaschi a eccentrico vengono utilizzate ad es. come staffe di riferimento o per compensare tolleranze.
Vantaggi:
- pratica maneggevolezza
- serraggio con perno filettato
- spazio per il montaggio ridotto
- posizione di montaggio a piacere
- applicazione individuale
- utilizzo versatile
Nota disegno:
1) Foratura di centraggio DIN 332-1 forma A
2) Forma di base con centraggio
3) Con scanalatura come battuta di riferimento ottica
4) Foro passante
5) Foro filettato
