Materiale:

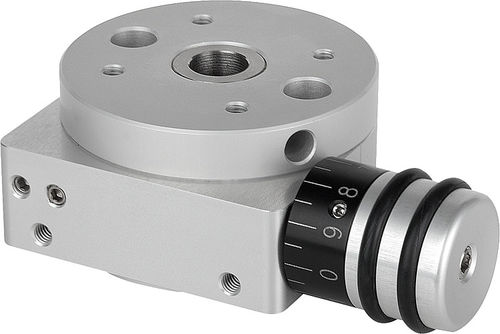

Corpo base e tavola circolare in lega di alluminio, anodizzata.
Mandrino in acciaio, cementato..
Supporto mandrino radente, privo di manutenzione.
Esecuzione:
Gioco radiale dell’asse rotante < 0,015 mm.
Gioco assiale dell’asse rotante < 0,02 mm.
Accuratezza di ripetibilità < 0,05°.
Mandrino autobloccante.
Nota:
Lo spostamento è di 360°, senza battuta finale.
Il passo della gradazione è di 10 graduazioni.
Rapporto di trasmissione:
21160-08 = 50:1
21160-12 = 55:1
21160-25 = 50:1
Il tavolo circolare di posizionamento può essere combinato in modo semplice secondo il principio della costruzione modulare nelle sue dimensioni.
