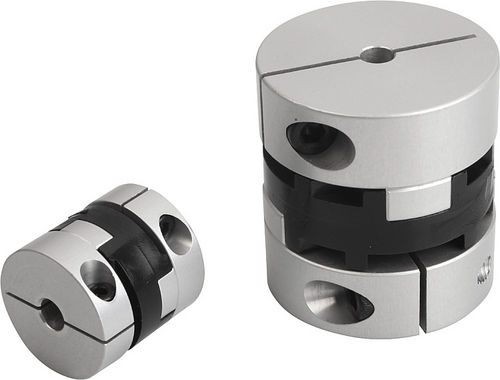

Giunto Oldham 23030con flangia
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- Oldham
- Fissaggio
- con flangia
- Coppia
Max.: 7 Nm
(5,1629 ft.lb)Min.: 1 Nm
(0,7376 ft.lb)- Velocità di rotazione
Max.: 8.000 rpm
(50.265,48 rad.min-1)Min.: 0 rpm
(0 rad.min-1)
Descrizione
Materiale:
Sella in poliacetale, mozzo in alluminio.
Nota:
Con i mozzi di bloccaggio azionati radialmente si riducono sensibilmente i tempi di montaggio. Gli accoppiamenti possono essere montati già costituiti, ma è possibile anche un inserimento a innesto. Rispettare la coppia di serraggio necessaria della vite di serraggio.
Montaggio:
Il collegamento dei perni dell’albero al foro del mozzo deve essere selezionato come accoppiamento incerto. Il gioco deve essere pari almeno a 0,01 mm e max. a 0,04 mm, ad es.
Albero: Ø 6 f7
Mozzo: Ø 6 H8.
Vantaggi:
- Robusto
- A innesto
- Senza gioco
- Lunghezze ridotte
