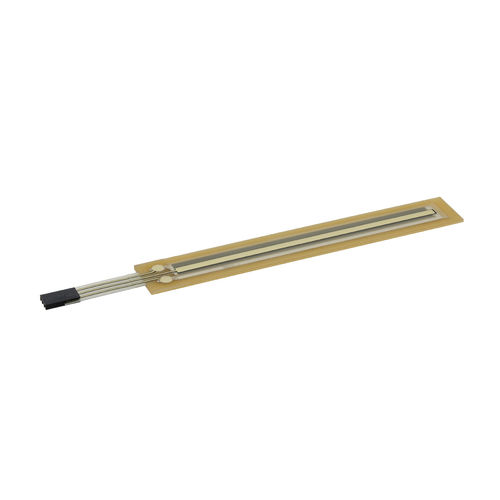

Sensore di posizione lineare LFP
a resistenzapotenziometricoper metallo

sensore di posizione lineare
sensore di posizione lineare
sensore di posizione lineare
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
lineare
Tecnologia
a resistenza, potenziometrico
Oggetto da misurare
per metallo
Indice di protezione
IP67
Altre caratteristiche
ultrasottile
Range di misura

500 mm
(19,69 in)

Descrizione

I sensori per la misurazione della posizione lineare sono costituiti da un substrato FR4 e da una lamina collettrice, separati da un aspacer.Sul substrato FR4, la traccia del potenziometro viene applicata con un processo di serigrafia.Sul foglio opposto, la lamina collettrice, viene stampata una traccia collettrice a bassa ohmicità. Una pressione meccanica, di solito eseguita da un semplice perno, mette in contatto la pista del potenziometro con quella del collettore.Novotechnik è fermamente impegnata in una tecnologia con substrati FR4. Questa tecnica consente di utilizzare i metodi standard della tecnologia dei potenziometri. Con i nostri inchiostri di stampa a schermo approvati e la successiva fase di linearizzazione, è possibile ottenere dati di durata elevata e valori di linearità molto buoni per tutta la durata di vita Quando si utilizza la versione a perno, il foglio di copertura, che assorbe le forze del perno di azionamento, è progettato sotto forma di FR4-Prepreg. Pertanto il sensore può essere utilizzato fino a temperature di +125° C. Le soluzioni a base di poliestere, disponibili oggi sul mercato, non resistono a queste temperature. I potenziometri a membrana sono molto piatti e possono essere incollati su superfici piane nella forma richiesta. Oltre ai progetti lineari, sono disponibili anche sistemi rotanti Un altro vantaggio è la struttura ermetica del potenziometro a membrana. Sporco, polvere o umidità non possono penetrare nel sensore e quindi è possibile utilizzarlo in ambienti difficili. Va sottolineato che la manipolazione è molto semplice, poiché la traccia sensibile del potenziometro è protetta dal foglio di copertura.

---
