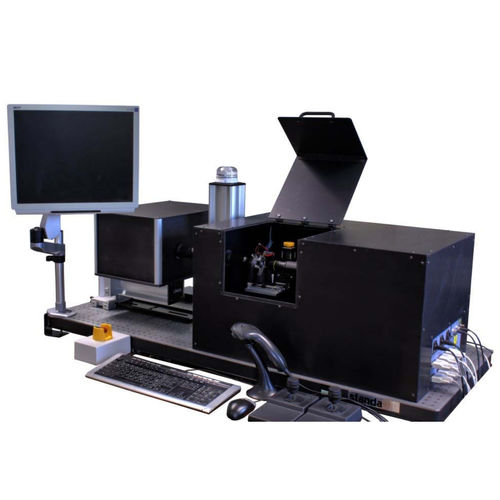

Apparecchio per prove elettrottico MTF MASTER IIT

Il MASTER IIT di MTF è stato destinato specialmente per classificare la qualità della rappresentazione dei tubi intensificatori di amplificatore di immagini dai criteri obiettivi del MTF (funzione di trasferimento di modulazione). Il MASTER IIT di MTF è stato destinato specialmente per classificare la qualità dei tubi intensificatori di amplificatore di immagini dai criteri obiettivi del MTF (funzione di trasferimento di modulazione). Un oggetto (incrocio dei capelli) è proiettato con risoluzione ed intensità della luce della luce definite sul fotocatodo dello IIT. L'immagine di questo oggetto sullo schermo di IIT è valutata tramite l'aiuto di un sistema di alta risoluzione di elaborazione di immagini e di un software d'accordo. Il MTF IIT MATRICE esegue automatico, misura controllata del software di MTF sulle posizioni differenti sullo schermo di IIT, facendo uso di 6 asce motorizzate. Tutte e 6 le asce motorizzate hanno una risoluzione di 1µm. Nel modo di adeguamento, sono controllate dalla leva di comando. Nel modo di misurazione, sono automatico mobile e software controllate. Il MTF-MASTER IIT consiste di 4 componenti principali: • Unità di illuminazione con intensità della luce controllata software e continuamente regolabile della luce • generatore dell'oggetto con il reticolo e l'ottica di alta risoluzione della proiezione • Unità del IIT-montaggio (3 asce controllate motorizzate del software) con alimentatore in CC regolabile (minimo e alta tensione) • Analizzando unità (microscopio di misurazione con l'obiettivo di LWD, 3 asce controllate motorizzate del software) MTF-accuratezza: ±0.04 Ripetibilità di MTF: ±0.02 Direzione di misurazione: Orizzontale/verticale Principio di misurazione: Valutazione di immagine di un bordo o di una linea /sagittal tangenziale Gamma di frequenza: 0 ..... 200 lp/mm
