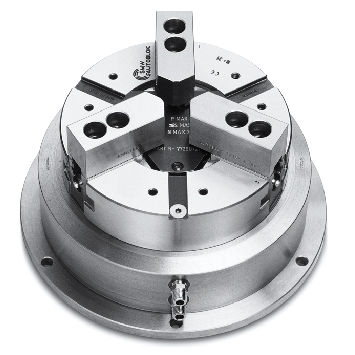

Basi pneumatiche rotanti per tavole girevoli
- Ø 165 - 315 mm
- 2 o 3 griffe
Applicazioni
Basi pneumatiche con cilindro incorporato con giunto rotante per lutilizzo su tavole girevoli o indexabili, non previste per la rotazione costante ad alta velocità su torni.
PBI-D: griffe base con dentatura in POLLICI (1/16 x 90°)
PBI-C: griffe base con incastro a croce (tipo American Standard)
PBI-M: griffe base con dentatura METRICA (1,5 mm x 60°) su richiesta
Caratteristiche tecniche
Base rotante composta da mandrino a 2 o 3 griffe con cilindro idraulico incorporato. Ingombro ridotto sulla macchina, grande forza di serraggio ed alta precisione.
Corpo cementato e temprato (fino al Ø 250) per una maggiore precisione e durata di vita.
Importante! La tavola indexabile o il divisore devono fornire una coppia motrice (Md) superiore a quella resistente (presentata nelle caratteristiche tecniche) provocata dallattrito delle guarnizioni del giunto fisso sopra il corpo del mandrino rotante.
