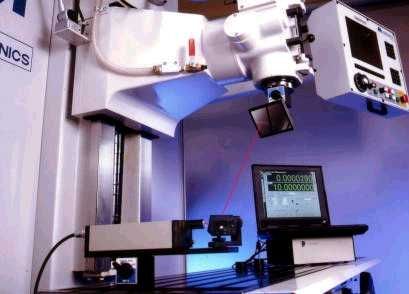

Sistema di misurazione di volume MCV-500C

a lasersenza contattoautomatico

Un sistema laser per il posizionamento volumetrico e la misurazione dinamica dei contorni MCV-500, LB-500, SD-500 e SQ-500 Un sistema laser di classe mondiale per la calibrazione volumetrica e la compensazione volumetrica, la misurazione dell'ortogonalità e dell'errore di rettilineità e per la misurazione circolare senza contatto del contorno Miglioramento delle prestazioni della macchina utensile Quali sono le prestazioni delle vostre macchine utensili? È meglio rilevare gli errori prima che appaiano nei pezzi misurando sia il posizionamento volumetrico e la precisione volumetrica che la precisione dinamica del contorno. Precisione di posizionamento volumetrico Con la tecnica del vettore laser (in attesa di brevetto),3 errori di spostamento, 6 errori di rettilineità e 3 errori di ortogonalità possono essere determinati in poche ore, mentre gli interferometri laser convenzionali possono richiedere alcuni giorni. Precisione dinamica di contornatura Utilizzando il laser/ballbar (è possibile determinare la precisione brevettata di vari raggi ad alte velocità di avanzamento. Inoltre, è possibile determinare il raggio reale, l'avanzamento effettivo e l'accelerazione. Innovazione nella tecnologia laser L'esclusiva testa laser a singola apertura con bersaglio a specchio piatto semplifica l'impostazione e il funzionamento. Il software consente la raccolta e l'analisi automatica dei dati. La misura laser/ballbar è senza contatto, non necessita di centraggio e non ci sono cavi d'intralcio.
