Reattore di processo

di sintesi parallelamicro

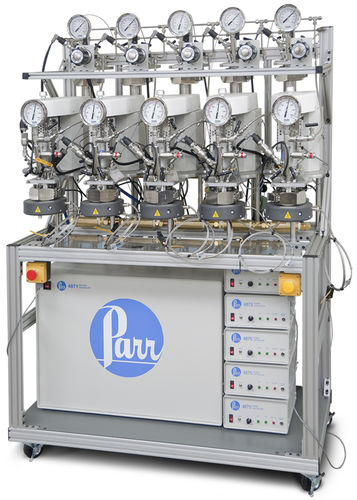

Questo sistema di reattori paralleli incorpora cinque mini reattori da 160 mL, serie 4560 Stirred, classificati per l'uso a 350 °C e 3000 psig / 200 bar. Ciascuno dei reattori ha un recipiente dedicato ad alta pressione (5000 psig / 345 bar) da 100 mL associato ad esso che serve come serbatoio di alimentazione del gas reattivo. Questi recipienti di alimentazione sono situati sopra e immediatamente dietro i reattori principali e sono dotati di un trasduttore di pressione dedicato, una termocoppia e un regolatore di pressione costante. Il regolatore mantiene il reattore a valle a una pressione costante, mentre la combinazione trasduttore di pressione/termocoppia permette al controllore di processo di monitorare accuratamente e registrare il consumo in tempo reale del gas reagente. Questo sistema verrebbe normalmente utilizzato per studiare vari aspetti delle reazioni di idrogenazione o carbonilazione. Il controllore di processo 4871 controlla e registra anche la temperatura del reattore, la velocità di agitazione e monitora la pressione di reazione. Il supporto compatto del reattore incorpora non solo i collettori di alimentazione del gas reattivo e di sfiato/spurgo, ma anche i collettori di alimentazione e scarico dell'acqua di raffreddamento per semplificare l'installazione e il collegamento.
