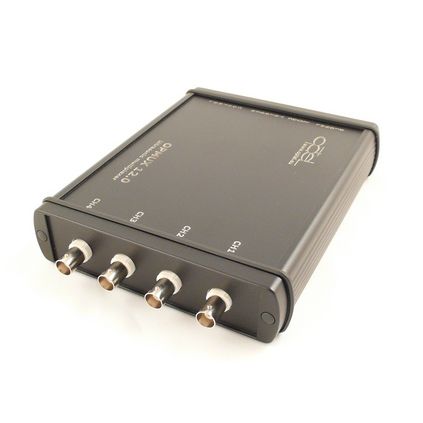

Multiplexer modulo OPMUX v12.0

per sistema di ispezione ad ultrasuoni

OPMUX è particolarmente adatto per le misurazioni ad ultrasuoni, così come per altri tipi di misurazioni che necessitano di molti canali. Insieme alla scheda di misura OPCARD e alle sonde ad ultrasuoni può essere utilizzato come strumento di prova ad ultrasuoni completo. Ogni canale ha un pulsatore e un ricevitore separati. MUX può funzionare con trasduttori della frequenza di risonanza di 0,5MHz - 25MHz e qualsiasi impedenza. A seconda della versione MUX ha da 4 a 35 canali. Ogni canale può funzionare come trasmettitore e come ricevitore. Solo un trasmettitore può funzionare contemporaneamente. La trasmissione e la ricezione possono avvenire su diversi canali, ad esempio su diversi canali, trasmettiamo tramite il trasduttore collegato al primo canale e riceviamo il segnale del secondo canale del trasduttore. MUX è dotato di una memoria, che contiene una sequenza preimpostata dei canali attivi (cioè la sequenza degli indirizzi dei trasmettitori e dei ricevitori per i successivi trigger). MUX ha un segnale di uscita. Il trasmettitore con cui si vuole registrare il segnale viene selezionato dal multiplexer interno. Poi il segnale viene inviato ad un amplificatore con filtro. L'apparecchio viene configurato tramite l'interfaccia seriale (standard RS232). Il dispositivo è alimentato da una corrente continua a 12 V. Il dispositivo è dotato di fusibile, corto circuito - e protezione termica nei circuiti dei trasmettitori. Il trigger di ingresso reagisce anche su impulsi molto brevi (<400ns) come livelli TTL. MUX può essere dotato di ulteriori periferiche di ingresso e di uscita: - Ingresso analogico 0V-10V - Uscita analogica 0V-10V - Quattro relè per il controllo di un carico esterno - Due ingressi digitali per il collegamento dei pulsanti. Dati tecnici: Parametri del dispositivo Alimentazione elettrica: 12V DC; 2A
