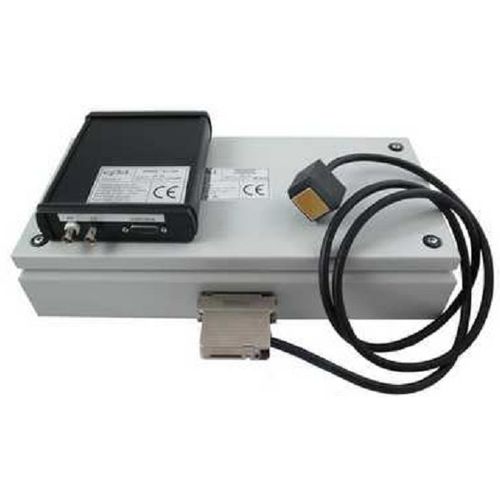

Multiplexer modulo OPPA 32
a trasduttori multipliper sistema di ispezione ad ultrasuoni

multiplexer modulo
multiplexer modulo
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
modulo
Specificazioni
a trasduttori multipli, per sistema di ispezione ad ultrasuoni

Descrizione

OPPA32 è particolarmente adatto per le misure ad ultrasuoni e per altri tipi di misure che necessitano di molti canali. Insieme alla scheda OPCARD 2.0 o OPBOX 2.0 e alle sonde ad ultrasuoni può essere utilizzato come strumento di prova ad ultrasuoni completo. Ogni canale ha pulser & ricevitore. Un'apparecchiatura specifica lo predispone a funzionare in modalità phased array. Il multiplexer insieme a OPCARD 2.0 - PCI-bus Ultrasonic Card o OPBOX 2.0 - Box di prova ad ultrasuoni, diventa un completo dispositivo di prova ad ultrasuoni. Il multiplexer funziona con 32 trasduttori ad ultrasuoni, e dispone quindi di 32 canali di trasmissione e ricezione indipendenti. Ogni canale è dotato di linee di ritardo individuali, che possono essere programmate in modo che il trasmettitore di impulsi sul canale venga spostato nel tempo rispetto agli altri canali. Caratteristiche: - 32 canali di trasmissione - ricezione indipendenti; Tutti i canali possono essere utilizzati contemporaneamente per la formazione del fascio; - Interfaccia di controllo USB o RS232 - Ingresso trigger BNC - BNC Uscita del segnale - Alimentazione 12V/2A Insieme a OPCARD 2.0 o OPBOX 2.0 e pacchetto software fornito: - molti modi di misura a matrice di fasi - varie elaborazioni di immagini: - elaborazione convenzionale phased array, - SAFT, - CUDA. Dati tecnici: Canali: 32 Guadagno interno: 13dB Tensione di impulso: off(0V) a 360V (impulso positivo, impulsi di passo di cortocircuito) Tempo di ricarica: 3us Larghezza di banda: 0,5 MHz - 20 MHz (- 3dB) Tempo d'autunno: <=20 ns Durata dell'impulso: Cortocircuito, larghezza di banda fino a circa 50MHz Intervallo di cambio di tempo da canale a trigger 0 - 3888,75 us con risoluzione 0,25ns

---
