Induttore di potenza 4 series
ad alta frequenzaSMDdi convertitore DC/DC

induttore di potenza
induttore di potenza
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Specifiche elettriche
di potenza, ad alta frequenza
Struttura
SMD
Applicazioni
di convertitore DC/DC, di filtraggio, per alta temperatura

Descrizione

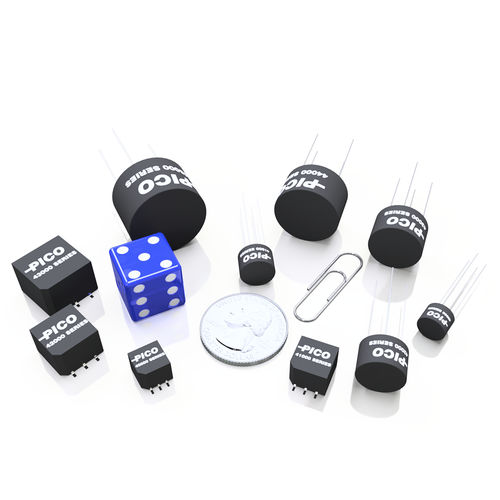

Le induttanze di potenza Pico a montaggio superficiale sono ideali per applicazioni di filtraggio di rumore, picchi e potenza in alimentatori, convertitori CC-CC e regolatori a commutazione. MONTAGGIO SUPERFICIALE Le unità a montaggio superficiale Pico utilizzano materiali e metodi in grado di resistere alle temperature estreme della fase vapore, dell'I.R. e di altre procedure di rifusione senza degradare le caratteristiche elettriche o meccaniche. Dimensioni minime possibili Materiale speciale per il nucleo ad alta frequenza per garantire basse perdite Tutte le unità hanno avvolgimenti separati Ampia scelta di dimensioni disponibili. Specifiche tecniche Tutte le unità sono prodotte secondo Mil-PRF-27 Grado 5, Classe S (eccetto la taglia 0 che è di Classe V) Induttanza misurata a 0,1 V RMS -- 10 KHz con corrente continua nulla. La tolleranza è compresa tra +10% e -5%. L'aumento di temperatura alla corrente continua nominale è inferiore a 30° C. (la taglia 0 è inferiore a 50° C) L'ambiente massimo è 100° C. Livello di sensibilità all'umidità: MSL3 Terminali: Soddisfa la saldabilità secondo MIL-STD-202, Metodo 208. Tutti gli induttori hanno avvolgimenti divisi: i valori indicati nella tabella si riferiscono al collegamento in serie. Il collegamento in parallelo presenta un'induttanza di 1/4 con una corrente CC doppia e una resistenza CC di 1/4, ovvero il collegamento in parallelo di PICO 41400 presenta 1,25 millihenry a 0,024 ampere con una resistenza CC di 13,5 Ohm.

---

Cataloghi

HPHA2
HPHA2
5 Pagine
