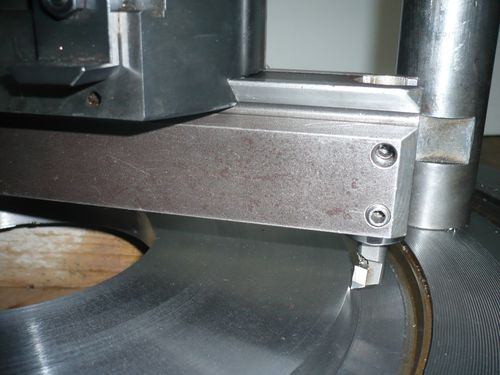

Lavorando delle superfici della scanalatura di RTJ:
- Lavorare conico – lavorare di 2 pendii (interni ed esterni) con un angolo 23° alla linea verticale.
- Lavorando del fondo della scanalatura.
Lavorare conico per le superfici della scanalatura di RTJ è realizzato da un'alimentazione automatica mentre combina le alimentazioni radiali ed assiali della macchina standard portatile di SERCO.
Accuratezza angolare: 15'/accuratezza lavorante: 0,01 millimetro/rugosità: Ra 1,6.
Il dispositivo RTJ permette a di eseguire:
• Impianti lavoranti orizzontali – operazione di rivestimento
• Impianti lavoranti verticali – operazione d'alesaggio
• Impianti lavoranti conici – RTJ (23°) o qualsiasi angolo (30°, 45° ecc.)
Caratteristiche tecniche:
• Contralbero: collegamento al ritorno rapido della testa di trivellazione.
• Accoppiamento: per la trasmissione verticale del movimento di rotazione.
• Pignone-ruota: rotazione del pignone attraverso l'accoppiamento. La ruota è posizionata sul supporto del verniero della macchina.
• Frizione: per innestare il pignone nella ruota per generare il movimento dell'alimentazione secondo l'angolo risoluto.
---
