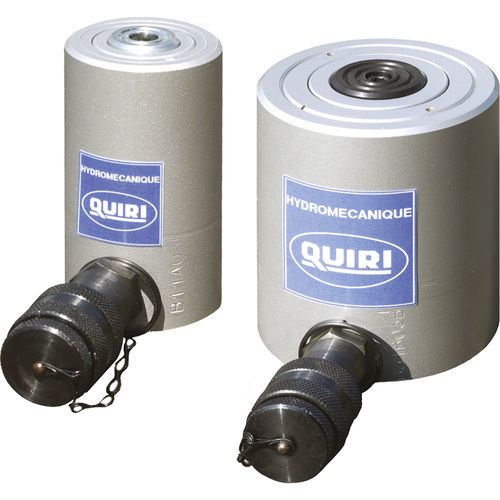

Cilindro idraulico

a doppio effettocon ritorno a mollaa effetto semplice con ritorno a gravità

Cilindri in lega leggera da 27 a 200 T, pressione d'esercizio 700 bar : - Semplice o doppio effetto - Ritorno al carico o a molla - Vuoto, con dado di bloccaggio - Dotato di accoppiamento a vite standard Design dei cilindri : -Corpo in lega leggera resistente alla corrosione. -Asta del pistone in lega leggera resistente alla corrosione. -Anello di guida in acciaio, arresto meccanico a pieno carico. -Guarnizione del pistone a "V" ad alta pressione, temperatura massima: 100°C. -Anello di scorrimento in PTFE (basso attrito). -Molla di ritorno con dadi di fissaggio. La vite di fissaggio della molla permette anche lo scarico del cilindro. -Guarnizione tergicristallo per evitare l'inquinamento esterno. -Sella piana o inclinata (opzionale). -Filettatura del collare del corpo -4 fori di montaggio filettati per la base -3/8" porta dell'olio NPT. -Montato di serie con l'accoppiatore HF738 Diversi tipi di cilindri disponibili: -Cilindri QSR: a semplice effetto, con ritorno a molla -Cilindri QER: a semplice effetto, con controdado, ritorno a molla -Cilindri QCR: stelo cavo, semplice effetto, ritorno a molla -Cilindri QD: doppio effetto
