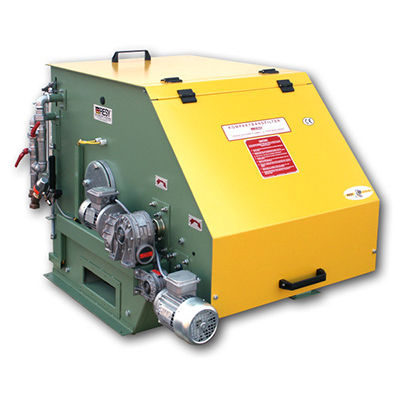

Filtro per liquidi KBF/E

a nastrodi cartadi lavaggio continuo

L'ulteriore sviluppo logico del filtro KBF. In questo caso la filtrazione non viene effettuata con carta ma con un nastro in tessuto continuo di plastica. Fondamentalmente il filtro CBF funziona secondo il principio KBF, cioè senza rotazione relativa tra il nastro filtrante, le ruote filtranti e i guidafanghi. In casi particolari la carta da filtro può essere utilizzata in aggiunta, temporaneamente o permanentemente. Questo non richiede alcuna conversione alla macchina. Principio Una robusta cinghia di collegamento metallico continuo è tesa in forma di semiguscio, attorno a due ruote di puleggia co-rotante. L'angolo di contatto sulle pulegge è di circa 180°. La cinghia di trasmissione è azionata da un motoriduttore che agisce tramite un albero motore. Il nastro filtrante continuo viene inserito tra il nastro di collegamento metallico - il nastro portante - e le ruote filtranti. Questa cinghia filtrante in tessuto viene tesa separatamente e spostata per attrito. Il canale di filtrazione è sigillato su tutti i lati. Il fluido da filtrare viene convogliato nella vasca attraverso il tubo di ingresso centrale. Il prodotto pulito viene trasferito verticalmente verso il basso nel serbatoio pulito attraverso uscite separate. Una zona volutamente turbolenta all'ingresso - effetto schermo ad arco - mantiene il nastro filtrante libero da depositi di sporco e quindi permeabile in questa zona. Le particelle si depositano nella zona di calma della vasca di filtrazione dove formano un pannello filtrante. Questo pannello serve come strato filtrante aggiuntivo. Una piscina si forma lentamente ma inesorabilmente man mano che i depositi di particelle aumentano e la cinghia filtrante.
