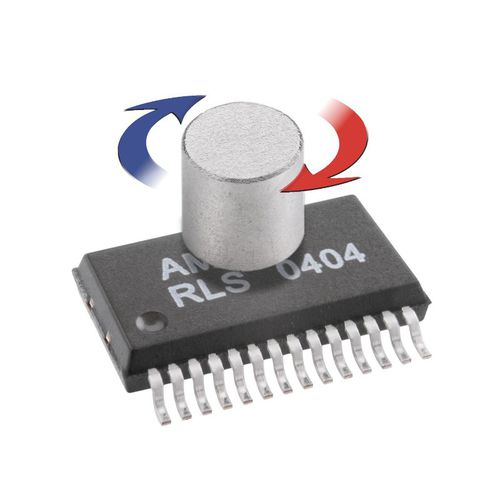

L'IC rileva la posizione angolare di un magnete permanente posto sopra il chip. Il magnete permanente deve essere diametralmente polarizzato e di forma cilindrica.
L'AM256 utilizza la tecnologia dei sensori Hall per rilevare la distribuzione della densità di flusso magnetico sulla superficie del silicio. I sensori Hall sono posizionati in una matrice circolare intorno al centro dell'IC e forniscono una rappresentazione in tensione della distribuzione del campo magnetico.
Caratteristiche
Encoder assoluto a 8 bit
Alta velocità di rotazione fino a 60.000 rpm
Alimentazione a 5 V
Basso consumo energetico 13 mA tipico
Intervallo di temperatura operativa esteso (da -40 °C a 125 °C)
Pacchetto SMD SSOP28
Vantaggi
Codifica della posizione angolare senza contatto su 360°
Ideale per ambienti difficili grazie al rilevamento magnetico
Soluzione completa system-on-chip
Linearità ottimizzata in fabbrica
---
