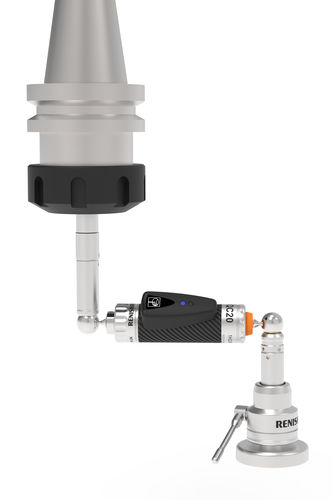

Il nostro sistema ballbar QC20-W è composto da:
dispositivo ballbar (essenzialmente un sensore lineare telescopico ad altissima accuratezza e con una sfera di precisione a ciascuna estremità)
due supporti magnetici di precisione: uno collegato al piano della macchina e l'altro collegato al mandrino o al suo alloggiamento.
Quando sono in uso, le sfere del sensore sono posizionate in modo cinematico nelle coppe magnetiche. Questa configurazione consente al ballbar di misurare variazioni minime nel raggio mentre la macchina esegue un percorso circolare programmato intorno al supporto posizionato sul piano della macchina.
I dati raccolti sono inviati a un PC e il software di Renishaw calcola le misure totali di accuratezza di posizionamento (circolarità, deviazione circolare) in conformità a standard internazionali quali ISO 230-4 e ANSI/ASME B5.54 oppure secondo standard che abbiamo definito al nostro interno. Il software di analisi usa un algoritmo esclusivo che permette di diagnosticare molti errori individuali della macchina, partendo dalle letture lineari. I dati sono visualizzati sia graficamente, sia in formato numerico per rendere più semplice la diagnosi.
