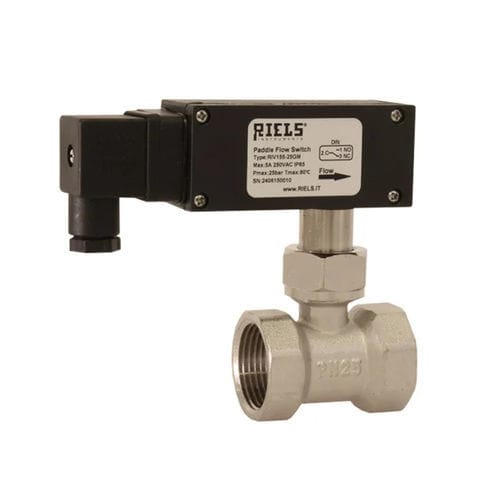

Flussostato meccanico RIV150 series

a palettaper liquidifilettato

Il Flussostato a paletta RIV155 è idoneo per impianti di riscaldamento o condizionamento e impianti di refrigerazione. E' impiegato per il controllo del flusso di liquidi non corrosivi. La paletta in acciaio inossidabile viene spostata dal flusso che vince la reazione della molla di richiamo. La parte terminale del braccio della paletta è fissata ad un magnete primario, il quale comanda un magnete secondario esterno alla camera di flusso e montato sulla leva di contatto del microinterruttore. La testa elettrica è separata dall'equipaggio meccanico dello strumento e può essere sostituita senza rimuovere il flussostato dal circuito idraulico. Aprendo la plastica di protezione è possibile modificare leggermente il valore d’interruzione regolando l’indicatore tra il minimo e il massimo. La scala di regolazione è riferita al flusso decrescente in posizione orizzontale. Durante l’installazione bisogna porre l’attenzione alla corretta direzione del flusso. Bisogna prevedere un tratto di tubo libero davanti e dietro al flussostato pari ad almeno cinque volte il diametro del tubo stesso. CARATTERISTICHE PRODOTTO Documentazione inclusa - Manuale d'istruzioni in lingua inglese, Manuale d'istruzioni in lingua italiana Protezione dall'esplosione - Zona sicura Temperatura del fluido di processo minima - -20 °C Temperatura del fluido di processo massima - 110 °C Principio di rilevamento - Con contatto Temperatura di conservazione - -20...+70 °C Temperatura ambiente - -20...+70 °C Taratura regolabile - Si Portata massima (liquido) - 10 L/min Portata minima (liquido) - 5 L/min Tipo di paletta - Paletta universale DETTAGLI INGRESSI ED USCITE Tensione commutabile - 12/24/110/230/250 Vac/dc 50/60 Hz
