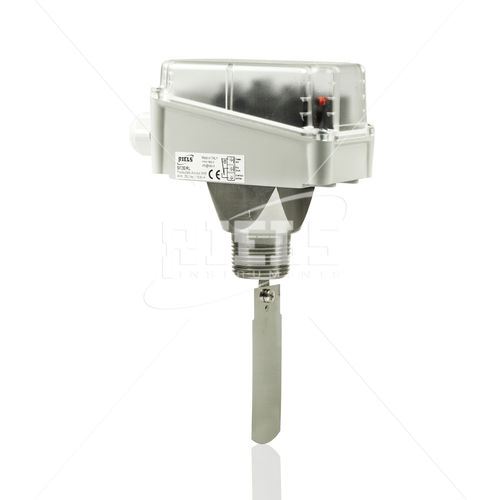

Flussostato meccanico RIV110

a palettaper liquidiverticale

Questi Flussostati a paletta sono adatti per segnalare, comandare e regolare il flusso su di una una tubazione, per il comando di pompe, bruciatori, compressori, segnalazioni di allarme. Una paletta flessibile, sollecitata dal flusso, agisce sulla leva di azionamento di un microinterruttore in commutazione SPDT. Il flussostato può essere montato in qualsiasi posizione lontano da gomiti o strozzature e con la freccia nella direzione del flusso. Per le installazioni su tubazioni verticali bisogna ritarare l'apparecchio per compensare il peso della paletta. Il flussostato deve essere montato in un tratto di tubazione rettilinea priva di filtri, valvole, ecc., lunga almeno 5 volte il suo diametro, sia a monte che a valle. Se l'apparecchio è montato verso il basso, bisogna fare attenzione ai depositi che si possono formare. CARATTERISTICHE PRODOTTO Liquidi, solidi e gas misurabili - Glicole, Acqua di mare, Acqua., (le indicazioni sui liquidi sono indicative e variano con la configurazione del prodotto) Documentazione inclusa - Manuale d'istruzioni in lingua inglese, Manuale d'istruzioni in lingua italiana Protezione dall'esplosione - Zona sicura Temperatura del fluido di processo minima - -40 °C Temperatura del fluido di processo massima - 120 °C Versione - Standard Montaggio - Dall'alto Punto di misura - Condotta Principio di rilevamento - Con contatto Temperatura ambiente - -40...+85°C Taratura regolabile - Si Portata massima (liquido) - 99,8 m³/h Portata minima (liquido) - 5 L/min Tipo di paletta - Paletta universale Proprietà del fluido - Aggressivo DETTAGLI INGRESSI ED USCITE Tensione commutabile - 12/24/110/230/250 Vac/dc 50/60 Hz DATI ELETTRICI Tipo di collegamento elettrico - Terminali a vite
