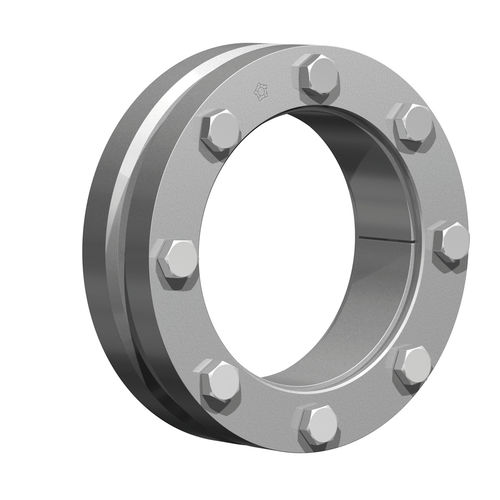

Giunto per ghiera di serraggio RfN 4051

per alberocon misura di coppiacon flangia

Versione più leggera per valori di trasferimento moderati - particolarmente adatta per mozzi sottili e alberi cavi Il RINGFEDER® RfN 4051 è un anello di calettamento in tre parti e serve a trasferire coppie da basse a moderate. Gli anelli di pressione stretti richiedono uno spazio molto ridotto. La coppia trasferibile può essere impostata in modo mirato per l'applicazione corrispondente, modificando la coppia di serraggio della vite. Caratteristiche del prodotto I dischi di calettamento sono il metodo moderno per creare una calettabilità meccanica. Il disco di calettamento è costituito da uno o due anelli di spinta con fori conici e da un anello interno conico corrispondente. Stringendo le viti di bloccaggio, gli anelli reggispinta vengono uniti comprimendo l'anello interno ed esercitando una pressione sull'esterno del mozzo, bloccandolo sull'albero. Essendo posizionato intorno al mozzo, c'è una sola interfaccia che trasmette i carichi, il metodo della calettatura offre vantaggi distinti, come la possibilità di realizzare connessioni molto concentriche e ben bilanciate, adatte ad applicazioni ad alta velocità. Le connessioni con anello di calettamento tradizionali richiedono calcoli complicati, strette tolleranze di lavorazione e finiture superficiali accurate, oltre a un notevole sforzo per il montaggio e lo smontaggio. La connessione con anello di calettamento non presenta nessuno di questi svantaggi ed è migliore di qualsiasi altro metodo di connessione abituale per quanto riguarda la resistenza alla fatica sotto sforzo torsionale alternato. Design leggero - adatto a valori medi di trasmissibilità quando lo spazio è limitato. Compensazione di piccoli errori di tolleranza - contattate i nostri ingegneri. Massima affidabilità - adatto per carichi statici, dinamici e d'urto. Anello interno scanalato - forze e pressioni ridotte su mozzo e albero.
