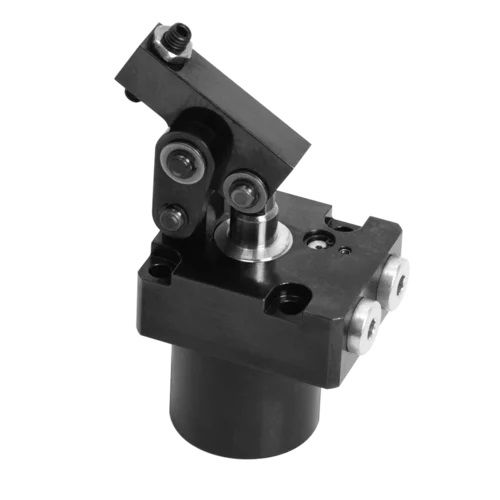

Brida di serraggio idraulica articolata a doppio effetto B1.8268

Staffa a leva snodata Vantaggi ● Elevata forza di bloccaggio nella gamma a bassa pressione ● Tempo di bloccaggio molto breve (min. 0,5 s) ● Valvola di strozzamento di serie, regolabile facilmente dall'alto ● Forma compatta in parte ad incasso ● Perno della leva frizionato ● 3 direzioni di bloccaggio a scelta ● Possibilità di bloccaggio senza forze trasversali ● Leva di bloccaggio in grado di inserirsi in nicchie ristrette ● Raschiatore FKM protetto da bordo raschiante metallico ● Controlli di posizione disponibili come accessorio ● Posizione di montaggio a scelta Le staffe idrauliche a leva snodata vengono impiegate per il bloccaggio di pezzi da lavorare i cui punti di bloccaggio devono rimanere liberi per il carico e lo scarico dell'attrezzatura. Come superficie di bloccaggio sul pezzo è sufficiente una nicchia, un poco più larga della leva di bloccaggio. La particolare cinematica permette un bloccaggio dei pezzi sensibili alle deformazioni esente da forze trasversali. Questa serie con pressione d'esercizio di 70 bar è progettata per il collegamento diretto al sistema idraulico a bassa pressione delle macchine utensili. In combinazione con i controlli di posizione opzionali pneumatici o elettrici le staffe a leva snodata sono particolarmente adatte per • sistemi di produzione totalmente automatici con tempi ciclo molto brevi • attrezzature di bloccaggio con cambio pezzi tramite sistemi di manipolazione • linee a trasferta • sistemi di prova e collaudo per motori, riduttori e assali • linee di montaggio a doppio effetto pressione max. d’esercizio 70 bar forza di bloccaggio max. 2,6-12,1 kN corsa di bloccaggio utile 2,1-4,1 mm flusso volumetrico ammesso 16-150 cm³/s
