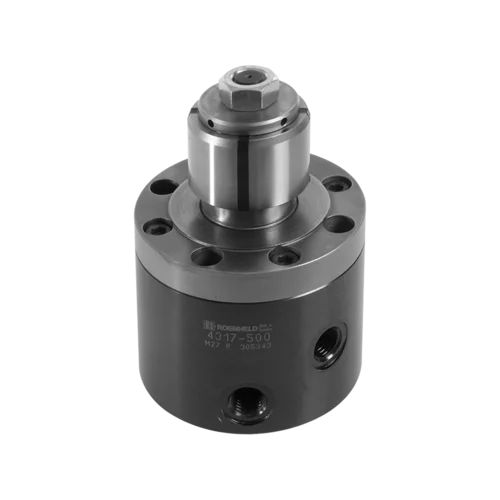

Flangia di bloccaggio idraulica B1.481

a doppio effetto

Elemento di bloccaggio per pezzi forati Vantaggi • Bloccaggio e centraggio con un unico elemento • Costruzione compatta • Elevata forza di bloccaggio • Precisione di ripetizione del bloccaggio 0,005 mm • 5 campi di bloccaggio ottimizzati • Superficie di appoggio temprata • Controllo pneumatico dell’appoggio • Bussole di serraggio a segmenti facilmente sostituibili • Centraggio nella parte inferiore del corpo • Disponibilità di varianti costruttive con compensazione e flottante • Adduzione dell’olio a scelta con raccordi filettati o canali forati • Guarnizioni FKM di serie • Bussola di bloccaggio a segmenti vulcanizzata Questo elemento di bloccaggio è particolarmente adatto al centraggio ed al bloccaggio di pezzi dotati di fori lavorati del diametro di 16-46 mm e con una superficie di appoggio perpendicolare all’asse del foro. a doppio effetto, a trazione con e senza funzione di centraggio, diametri di bloccaggio 16-46 mm, pressione max. d'esercizio da 50 a 350 bar coppia ammessa: 15 a 300 Nm precisione di ripetibilità del bloccaggio: 0,005 mm
