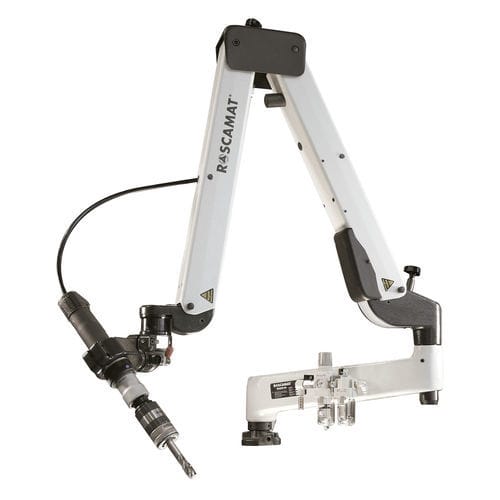

Macchina di maschiatura con braccio articolato ROSCAMAT 500 RH series

pneumatica

Questa è l'unità adatta per lavorare in qualsiasi posizione nello spazio mantenendo sempre la perpendicolarità al piano desiderato indipendentemente dalla posizione del braccio . La macchina è costituita da un braccio che supporta due braccia snodate che può essere regolato mediante le valvole di regolazione . La testa multiposizione ha un meccanismo a doppio snodo che permette di bloccare e sbloccare i due assi orientabili per posizionare quindi la testa e tenerla bloccata per operare quindi in qualsiasi posizione nello spazio . Il meccanismo di testa è formato da un sistema a camme con un equalizzatore e molle a tazza applicando un carico di 1.000 Kg, due serie di coni di bloccaggio entrambi a perni . Il braccio radiale comprende una trasmissione a catena , che viene attivato o disattivato mediante un semigiunto a faccia dentata secondo la posizione di lavoro previsto. La macchina incorpora un gruppo ad aria ( filtro regolatore + lubrificatore) per il corretto funzionamento del motore . Il sistema modulare che consiste in una serie di 7 moduli a cambio rapido (riduttori ) è previsto per l'accoppiamento con detto motore . Come risultato di 7 velocità d' uscita ( 90 , 170 , 300 , 550 , 750 , 1050 e 2100 gpm ) sono disponibili permettendo così di adattare la velocità del maschio ad ogni tipo di filettatura . Il sistema modulare ammette i titolari rubinetto a cambio rapido con o senza frizione di sicurezza a seconda del lavoro da realizzare (non vedenti o fori passanti ) . Capacità Threading da M3 a M2 a M24 ( M27 ) . Area lavoro Raggio 2180 mm Altezza: 1110 mm
