SERRANDA DI SOVRAPPRESSIONE DA CANALE CON MOLLA

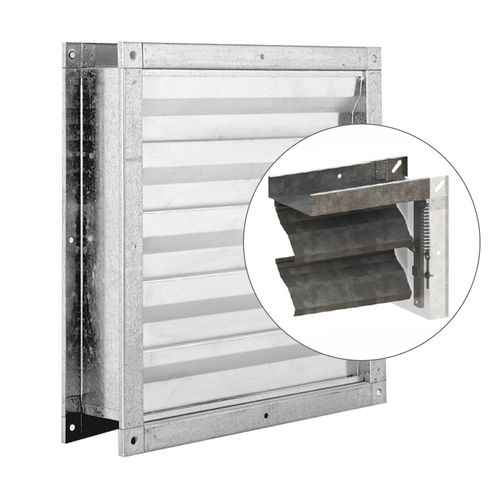

La serranda di sovrappressione da canale con molla GP100KC-S permette l’immissione o l’espulsione dell’aria negli ambienti in modo naturale per effetto della sola differenza di pressione tra i due lati. La coniugazione interna regolarizza il movimento delle alette, distribuendo i carichi uniformemente. La presenza della molla permette di regolare la pressione di apertura delle alette.
Le alette sono coniugate tra loro da un’asta di collegamento interna che ne rende regolare il loro movimento e distribuisce i carichi in maniera uniforme su ciascuna aletta. Consentono il passaggio del flusso d’aria fino a quando si ristabilisce l’equilibrio di pressione tra i due lati della griglia.
A questo punto, le alette si richiudono automaticamente per gravità.
La molla permette di regolare la pressione di apertura delle alette.
La regolazione della molla avviene avvitando o svitando un apposito regolatore che agisce sulla lunghezza e, quindi, sulla rigidezza e la risposta elastica della molla.
Caratteristiche tecniche:
• range dimensionale da 200 mm x 210 mm a 1600 mm x 1610 mm (per B>1400 esecuzione in doppio campo);
• telaio in 4 pezzi saldati tra loro, cassa 160 mm, spessore 1 mm, flangia 36 mm su entrambi i lati;
• alette in acciaio zincato, passo 100 mm;
• perni passanti in acciaio zincato;
• boccole in bronzo sinterizzato autolubrificante;
• battute in acciaio zincato;
• guarnizioni adesive G.A. classe 1 anti rumore applicate su alette e battute;
• levismi esterni in acciaio zincato;
• molla a trazione in acciaio zincato, fissata sul perno di comando e su un apposito supporto, regolabile in sito.
