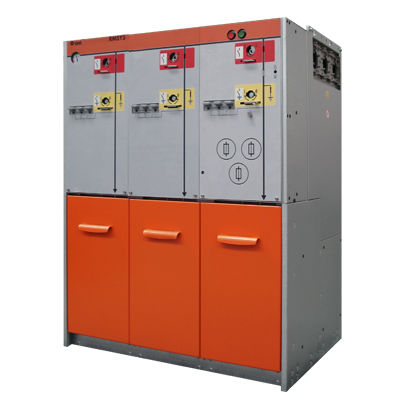

Quadro di distribuzione di distribuzione secondaria RMSYS

a media tensionea vuotoper distribuzione elettrica

Il quadro RMSYS (Ring Main Unit - RMU) è costituito da un monoblocco suddiviso in unità operative integrate. L’involucro, in acciaio inox, è completamente sigillato e racchiude al suo interno gli apparecchi di manovra e tutte le parti attive. Le possibili combinazioni di sezionatori di manovra a tre posizioni (chiuso, aperto, messa a terra) con interruttori automatici sottovuoto o fusibili garantiscono la protezione dei trasformatori e/o delle linee uscenti. In ciascuna unità operativa è presente uno scomparto adibito all’installazione degli attacchi cavo plug-in. Una valvola di sfogo garantisce la sicurezza in caso di sovra pressione interna del contenitore, in accordo alle norme IEC 62271-1; la pressione è costantemente monitorata da un apposito manometro posto sul fronte. Il sistema risponde alle normative CEI allegato EE, relative ai sistemi a pressione sigillata.
