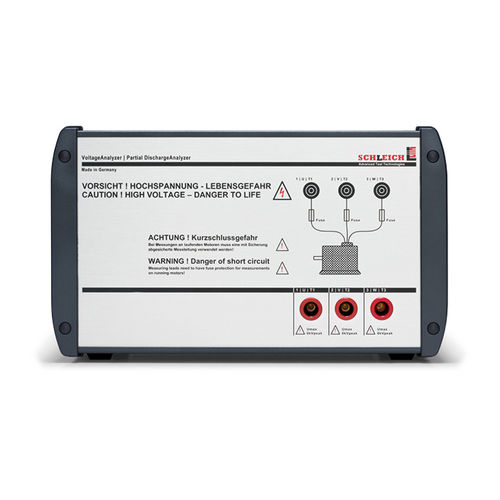

Tester di tensione VoltageAnalyzer

di isolamentodi onda d'urtodi scarica parziale

Misura di precisione del surge test direttamente sull'avvolgimento. - considerazione dell'influenza dei conduttori di misura - ideale per i rapidi tempi di salita della tensione di sovratensione - frequenza di campionamento superveloce - alta risoluzione di misura - più misura simultanea di PD con antenna passiva o attiva - commutazione integrata tra i puntali di misura Il VoltageAnalyzer serve a misurare tutti i tipi di tensioni elevate. La gamma di frequenza comprende tensioni CC fino a frequenze di impulso molto elevate nella gamma dei MHz. È quindi perfettamente adatto alle misure di alta tensione, sovratensione e scarica parziale. La sonda attiva misura le tensioni e i picchi di tensione esattamente dove si manifestano. Ad esempio, nella morsettiera del motore. Questi picchi di tensione possono essere causati da un convertitore di frequenza o da armoniche causate dal cavo. Misura della tensione in caso di sovratensione e scarica parziale Può capitare che la tensione misurata internamente dal tester di sovratensione non corrisponda esattamente alla tensione dell'oggetto in prova. Ciò è dovuto alle inevitabili induttanze nei conduttori di misura e alle capacità tra di essi che influenzano l'andamento della tensione del segnale di sovratensione nel percorso verso l'oggetto in prova. Ciò si verifica soprattutto con l'aumento dell'impulso di sovratensione. Tuttavia, per poter misurare con precisione la tensione di inizio scarica parziale (PDIV) collegata alla morsettiera del motore, è necessaria una misura diretta sulla morsettiera con la sonda di prova attiva. A questo scopo è stato sviluppato il VoltageAnalyzer! La misura della tensione viene effettuata tra le stesse fasi utilizzate per il test di sovratensione.
