Sistema di analisi MGS

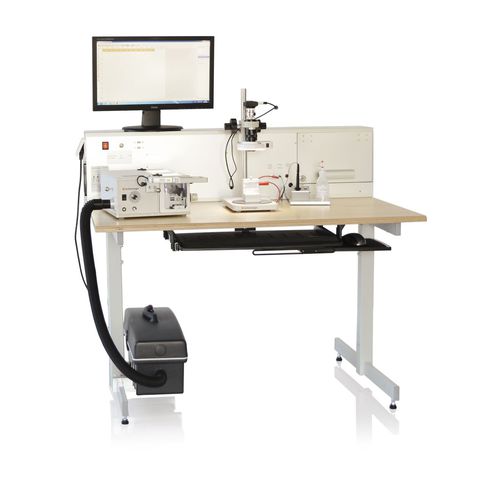

Panoramica Il sistema MicroGraph System di Schleuniger consente la creazione di immagini a crimpare di alta qualità in una frazione del tempo necessario con metodi "convenzionali". Il sistema è composto da componenti modulari che possono essere combinati secondo le vostre esigenze individuali. Campo di applicazione L'analisi trasversale della crimpatura è rapidamente diventata parte integrante del processo di qualità della crimpatura. Con il sistema MicroGraph System (MGS), è possibile creare immagini con sezione trasversale a crimpare in una frazione del tempo rispetto ai metodi convenzionali. Il processo combinato segatura-lucidatura, l'innovativo processo di colorazione elettrolitica e l'ottica ad alta precisione garantiscono immagini di alta qualità per un'analisi approfondita della connessione. I collegamenti elettrici (ad es. crimpati, saldati, saldati, saldati o giuntati) possono essere tagliati (segati), lucidati, macchiati (puliti) e analizzati visivamente. Il sistema comprende componenti modulari che possono essere combinati secondo le esigenze individuali. Sono disponibili anche tavoli di lavoro dal design ergonomico per ottimizzare il flusso di lavoro quando si combinano i componenti in un'unica area. Il sistema completo può anche essere integrato in carrelli mobili per creare una stazione mobile di qualità.
