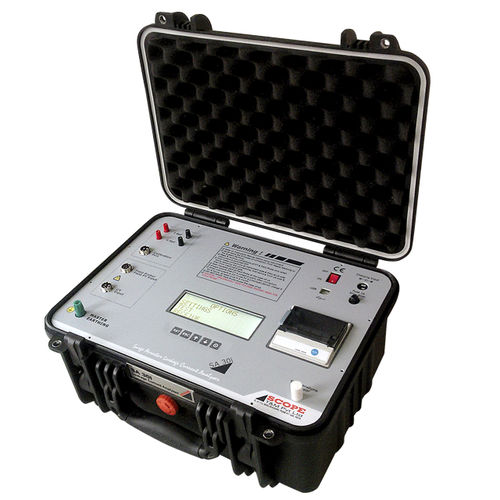

Tester di resistenza SA 30i

di corrente di fugadi temperaturade limitatore di sovratensione

SA 30i, l'analizzatore di corrente di dispersione di SCOPE, è un sistema di test in linea all'avanguardia per la valutazione della vita residua degli scaricatori di sovratensione all'ossido di metallo. Lo strumento misura e visualizza direttamente i valori della corrente di dispersione totale e della corrente di dispersione resistiva di terza armonica. Fornisce la compensazione delle armoniche di sistema secondo la norma IEC 60099-5-B2. Fornisce la corrente di dispersione resistiva corretta dopo l'applicazione dei fattori di correzione per la variazione della tensione e della temperatura del sistema. L'SA 30i può essere precaricato con i dati identificativi del LA (identificazione del LA, tipo, numero di serie, posizione, tensione nominale ecc.) e i test condotti sullo stesso ID degli scaricatori vengono salvati nella stessa cartella. Il software di analisi delle tendenze, SAData, raccoglie questi dati e li memorizza in modo analogo su un PC. Questo software di analisi consente all'utente di prendere la decisione di riparare/sostituire gli scaricatori tenendo conto dei limiti di sicurezza. L'SA 30i è stato progettato per lavorare in condizioni di rumore elettrostatico ostile nei cantieri di commutazione AV in tensione fino a 765 kV CARATTERISTICHE - Un design innovativo rende l'SA 30i semplice, leggero, portatile e ricco di funzioni. - Misura la corrente di dispersione totale, la corrente di dispersione resistiva alla terza armonica con compensazione delle armoniche di sistema e la corrente di dispersione resistiva corretta. - La funzione di misurazione della temperatura integrata consente di calcolare le correnti di dispersione corrette per la temperatura. - Correzione dei risultati alla tensione nominale del LA per eliminare l'effetto della variazione della tensione di sistema. - Data e ora dei risultati del test - I risultati sono visualizzati su un grande display LCD retroilluminato, stampati su una stampante termica integrata e possono essere memorizzati nello strumento.
