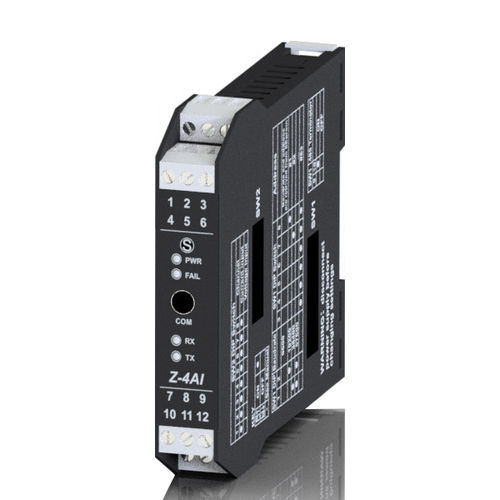

Modulo di ingresso analogico Z-4AI

RS-485Modbus RTUdi corrente

Z-4AI è un modulo per l'acqusizione di 4 ingressi in tensione o in corrente nei range di ± 2 Vdc,± 10 Vdc e ± 20 mA con risoluzione a 16 bit. L’alimentazione ausiliaria del modulo può alimentare tutti e 4 i loop di corrente contemporaneamente. Tramite DIP-Switch è possibile impostare indirizzo, Baud Rate e tempo di campionamento per tutti i canali a 240 ms o 480 ms. Z-4AI garantisce isolamento degli ingressi di 1500 Vac rispetto ai restanti circuiti in bassa tensione. Il modulo supporta comunicazione seriale RS485 con protocollo Modbus-Rtu, massimo 64 nodi. Alimentazione: - 10..40 Vdc; 19..28 Vac (50-60 Hz) Alimentazione trasduttori: - 13 Vdc, 90 mA Dimensioni: - 17,5 x 100 x 112 [mm] Montaggio: - Per guida 35 mm DIN 46277 Ingressi: - N°4 canali in tensione (fino a ±10 Vdc) o corrente continua (fino a ±20 mA) Risoluzione: - 15 bit + segno Comunicazione: - RS485 a 2 fili, protocollo ModBUS RTU slave
