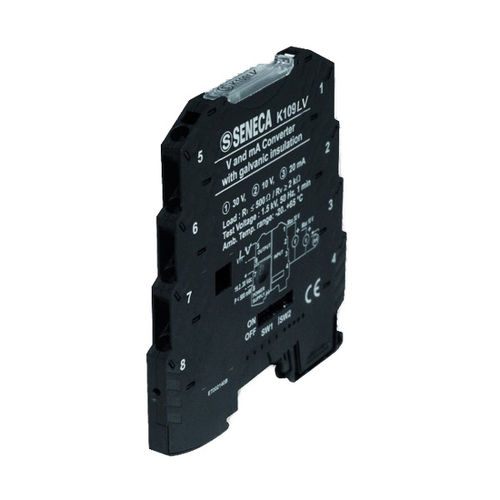

Convertitore di segnale K109LV

universalegalvanico

Lo strumento K109LV è un isolatore galvanico a tre punti, con ingresso in tensione ad alta sensibilità ed uscita attiva. Lo strumento è in grado di acquisire segnali di tensione continua di limitata entità, quali ad esempio quelli provenienti da uno shunt di corrente. Esso dispone di 15 scale d’ingresso, selezionabili tramite DIP-switch. Descrizione: - Convertitore optoisolato shunt / V-I Ingresso: - scale pretarate monopolari o bipolari da ±25 mV a ±2000 mV Uscita: - corrente 0/4..20, 20..4/0 mA o tensione 0..5/10, 10..0, 1..5 Vdc Alimentazione: - 19,2..30 Vdc Assorbimento max: - 22 mA Isolamento: - 1,5 kVac a 3 vie Conversione della misura: - 14 bit Classe di precisione: - 0,1% Tecniche di alimentazione: - diretta su morsetto a molla o distribuita con connettore espandibile K-BUS Dimensioni: - 6,2 x 93,1 x 102,5 mm
