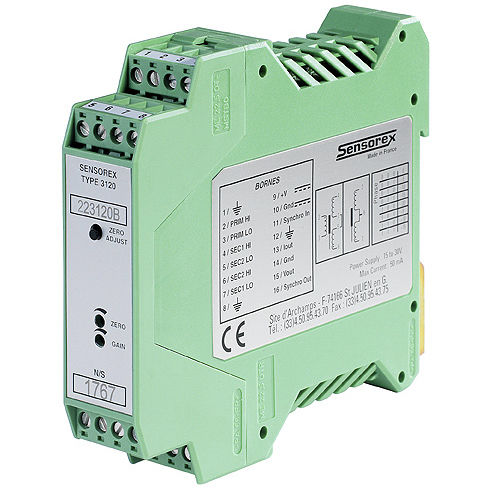

Il modulo Meggitt (Sensorex) SX3120 è un condizionatore di trasduttori induttivi (LVDT, RVDT e mezzo ponte).
Questo modulo è dotato di una regolazione dello zero e della scala molto semplice e pratica con dipswitch e potenziometri.
Le connessioni per l'alimentazione, il trasduttore e i segnali di uscita sono realizzate con terminali a vite per facilitare la manutenzione e l'installazione.
Questa unità industriale in poliammide PA PHOENIX tipo EM può essere collegata a qualsiasi comune guida DIN EN (standard EN 50022).
Caratteristiche principali
Alimentazione 24VDC
Eccitazione del trasduttore: frequenza 3,5kHz o 5kHz / tensione sinusoidale 1,1Veff o 2,2Veff
Segnale di uscita 0/10V o ±10V e 4-20mA
Spostamento di fase da -20° a +15°
Sincronizzazione master/slave
---
