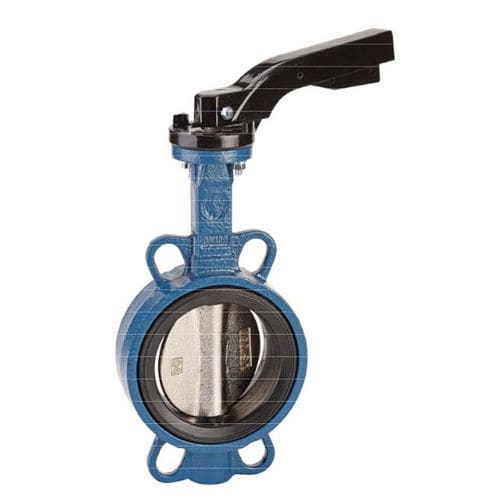

Valvola a farfalla 1123 series
a levaper acqua caldaper acqua di mare

valvola a farfalla
valvola a farfalla
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a farfalla
Azionamento
a leva
Tipo di fluido
per acqua calda, per acqua di mare, per acque di raffreddamento, per prodotti chimici
Corpo
wafer, rivestita, in ghisa, in acciaio inox, PTFE, in EPDM, epossidica
Altre caratteristiche
ISO
DN

Min.: 40 mm
(1,575 in)

Max.: 1.000 mm
(39,37 in)

Pressione

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Min.: -15 °C
(5 °F)

Max.: 110 °C
(230 °F)

Descrizione

La valvola a farfalla per wafer della serie 1123, 1125 è integrata con un disco realizzato con materiali in acciaio inossidabile. È verniciata con una verniciatura epossidica RAL003 con uno spessore di 80 micron. È prevista anche un'integrazione con un collo lungo, destinata alla segregazione. L'intera gamma è inoltre dotata di un tampone di montaggio realizzato in conformità alla norma ISO 5211. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di wafer - Tra le flange PN6 da DN40 a 150 e per DN300. PN10/16 da DN32 a 600. Classe 150 (PN20) da DN40 a 600 - Tra le flange JIS10K da DN40 a 300 - Tra le flange PN10 da DN 700 a DN1200 - Stelo a passaggio totale fino a DN600 - Con leva a 10 posizioni e dispositivo di bloccaggio fino a DN150 - Doppia guarnizione in PTFE sullo stelo fino a DN600 - Malattia dell'acciaio inossidabile - Verniciatura epossidica RAL003 Spessore 80 micron - Sedile in EPDM vulcanizzato UTILIZZO: - Acqua fredda e calda. acqua di mare. acqua demineralizzata. alcool. latte di calce, mercurio, alcalini. idrossido di soda - Temperatura minima e massima Ts : - 15°C a + 110°C ( 130°C temporanemente ) - Pressione massima Ps : 16 bar fino a DN300.10 bar oltre

---
