Valvola a globo 471 series
con volantedi distribuzioneper idrocarburi

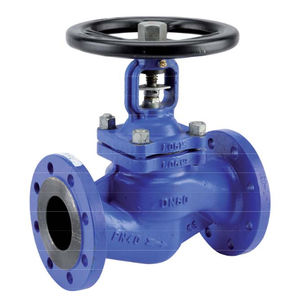

valvola a globo
valvola a globo
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a globo
Azionamento
con volante
Funzione
di distribuzione
Tipo di fluido
per idrocarburi, per vapore
Corpo
con flangia, in ghisa, in acciaio inox, in acciaio al carbonio, in grafite
Applicazioni
di riscaldamento
DN

Min.: 15 mm
(0,591 in)

Max.: 200 mm
(7,874 in)

Pressione

40 bar
(580,2 psi)

Temperatura

Min.: -20 °C
(-4 °F)

Max.: 400 °C
(752 °F)

Descrizione

Lo stelo e la sede della valvola sono in acciaio inossidabile. Segue la direzione del flusso indicata dalla freccia. La valvola è anche realizzata con stelo rotante ascendente e volantino, ed è realizzata principalmente per i fluidi comuni del secondo gruppo, ma non per i fluidi termici. Lo stelo di questa valvola deve sempre essere mantenuto ingrassato. Altre caratteristiche includono il coperchio imbullonato e il premistoppa serrato durante la regolazione. Valvola a globo in ghisa flangiata PN16 per l'impostazione o la chiusura su reti di Riscaldamento, distribuzione dell'acqua e irrigazione. Guarnizione di tenuta in grafite. Cofano imbullonato e guarnizione per una facile manutenzione. SPECIFICHE : - Rispettare la direzione del flusso indicata dalla freccia - Rismg gambo rotante e volantino - Cofano imbullonato e premistoppa - Sedile in acciaio inossidabile - PN16 Flange R.F. - Colore grigio RAL 7011. 90 pm thckness UTILIZZO: - Distribuzione di acqua calda e irrigazione - Temperatura minima e massima Ts : - 10°C a + 120°C - Pressione massima Ps : 16 bar fino a DN150. 14 bar per DN200. 9 bar per DN250 (vedi grafico a pagina 3) - Mantenere ingrassato il gambo - Non utilizzare per il vapore - Serrare l'imballaggio della ghiandola che scava il settmg

---
