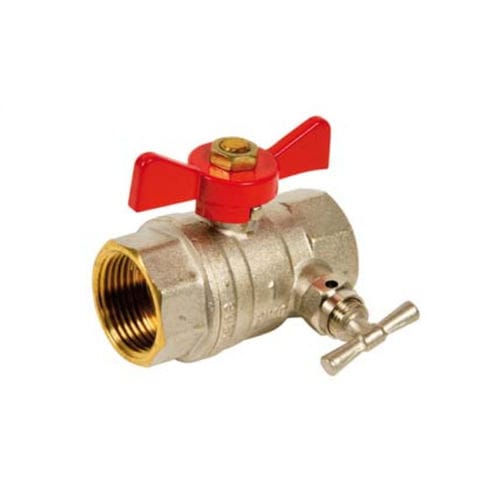

Valvola a sfera 530 series

manualedi distribuzioneper acqua

Sviluppata per la distribuzione dell'acqua, la valvola ha una temperatura minima di 10°C, con un massimo di +120°C. I campi di pressione dipendono dal diametro nominale della valvola, con 40 bar per DN V, 30 bar per DN V, 30 bar per 1"1/4, 25 bar per 1"1/2, 20 bar in 2, e 10 bar per quelli superiori La valvola è costruita con un'impugnatura reversibile, foro pieno, stelo antisfondamento e sfera piena, il tutto in una baderna in PTFE. Le opzioni di impugnatura sono tra un'impugnatura piatta in acciaio o in alluminio, con dado dell'impugnatura rivestito in dacromet o protezione in nebbia salina. Sul manico è impresso il corpo di marcatura con il numero ACS, la data di fabbricazione e il logo. Valvole di sicurezza in ottone senza piombo 4MS a passaggio totale con grande superficie di tenuta fiat per acqua potabile e distribuzione dell'acqua. Guarnizione in PTFE e stelo anti soffiaggio. Impugnatura in acciaio inossidabile Fiat nero con rivestimento in Dacromet. Bail in acciaio inox da DN34" a 4", garanzia 5 anni SPECIFICHE : - Corpo in ottone senza piombo CW510L 4MS (Cu2r "42) - Ottone CW510L secondo la matenals list autorizzata dai 4 MS - Alesaggio completo - Stelo anti soffiaggio - Grande superficie di tenuta fiat - Bail in acciaio inossidabile da DN3/4* a 4" - Imballaggio in PTFE - Maniglia in acciaio Fiat o maniglia a farfalla in alluminio - Dado del manico rivestito in dacromet (protezione antispruzzi di sait) - Marcatura corpo * 9SP * con ACS. 4MS. data di fabbricazione e logo - Marcatura ACS e 4MS sull'impugnatura - Maniglia reversibile - Foro sulla maniglia che permette il blocco della valvola (grazie ad un morsetto nlsan) UTILIZZO: - Riscaldamento. acqua potabile. raffreddamento, irrigazione e irrigazione - Temperatura minima Ts : - 10°C - Temperatura massima Ts :♦ 120°C - Pressione massima Ps : 40 bar fino a DN 1". 30 bar in 1*1/4,25 bar in 1*1/2,20 bar in 2* e 10 bar oltre
