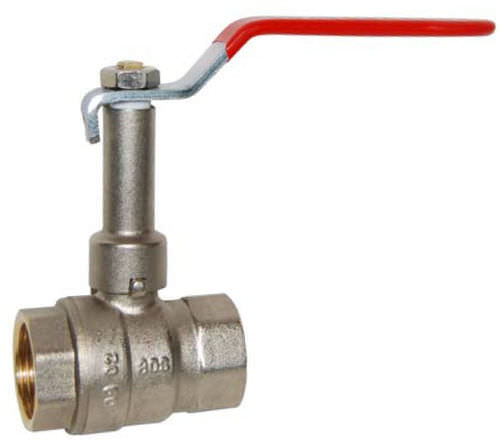

Valvola a sfera 615 series

a levadi distribuzioneper acqua

Questo dispositivo è un'impugnatura reversibile con un numero ACS utilizzato per la distribuzione dell'acqua. L'impugnatura è progettata come maniglia piatta in acciaio o a farfalla. Il suo corpo di marcatura ha anche l'ACS, la data di fabbricazione e il logo. La temperatura nominale raggiunge un massimo di +120 °C e la pressione massima PN ammonta a 25 bar fino a DN 1, 20 bar per DN 11/4 e 11/2 ,16 bar per DN 2". Valvole a saracinesca in ottone 4MS con stelo fisso ad estensione fissa con foro pieno per acqua potabile e distribuzione dell'acqua. Guarnizione in PTFE e bail solido. Estensione fissa dello stelo per proteggere l'isolamento. Maniglia reversibile in acciaio con dado rivestito in Dacromet. SPECIFICHE : - Alesaggio completo - Grande superficie di tenuta fiat - Prolunga fissa dello stelo - Cauzione solida - Imballaggio in PTFE - Maniglia in acciaio Fiat o a farfalla - Marcatura del corpo * 80S " con data di fabbricazione e logo ACS - Numero ACS sulla maniglia - Maniglia reversibile - Foro sulla maniglia che permette il blocco della valvola (grazie ad un morsetto nlsan) UTILIZZO : - Distribuzione dell'acqua - Temperatura minima Ts : - 10°C - Temperatura massima Ts :+ 120°C - Pressione massima Ps : 30 bar fino a DN 1". 20 bar per DN 1"1/4 e 1*1/2,16 bar per DN T GAMMA ; - Femmina / femmina con impugnatura in acciaio rosso fiat Ref. 615 da DN 3/8* a 2" Femmina / femmina con impugnatura in acciaio blu fiat Rif. 6151 da DN 3/8" a 2*
