Questo strumento è adatto per impieghi a vapore o ad alta pressione come quelli dell'industria petrolifera. È realizzato in acciaio al carbonio forgiato o in acciaio inossidabile. Per i tipi di acciaio al carbonio, viene fornito con una stellite Vz. D'altra parte, i tipi di acciaio inossidabile sono equipaggiati con la SS 316 standard. Ha anche un cofano imbullonato e un pacco premistoppa
Questo strumento può sopportare una pressione massima di 138 bar. Per i tipi di acciaio, la soglia di temperatura varia da -29°C a 538°C. I tipi al carbonio hanno campi di temperatura da - 29°C a + 425°C.

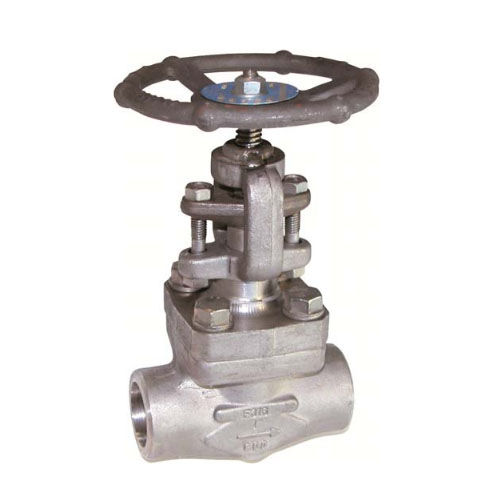

Valvola a globo in acciaio inox forgiato TRIM10 SW Classe 800 foro standard per l'industria petrolifera, vapore, olio e gas e alta pressione.
Stelo ascendente e rotante (OS&Y) con coperchio bullonato.
Tenuta in grafite e guarnizione del coperchio in acciaio inox + grafite.
Compatibile con atmosfere esplosive, ATEX Zona 1&21 e Zona 2&22.
SPECIFICHE :
- Rispettare la direzione del flusso (indicata dalla freccia)
- Foro standard
- Rismg stelo rotante (OS&Y)
- Cofano imbullonato e premistoppa
- Acciaio inox forgiato F316
- Trim 10 standard AISI 316
- Classe 800
UTILIZZO :
- Industria petrolifera. vapore. alta pressione
- Temperatura minima e massima Ts : - 49°C a + 538°C
- Pressione massima Ps : 132 bar ( vedi grafico )
---
