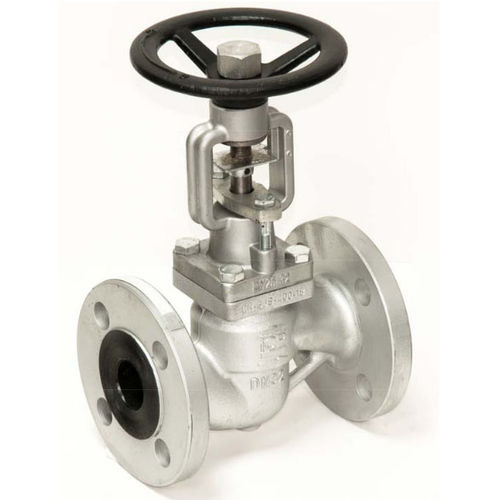

Valvola a globo 476 series
con volantedi distribuzioneper vapore

valvola a globo
valvola a globo
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a globo
Azionamento
con volante
Funzione
di distribuzione
Tipo di fluido
per vapore
Corpo
con flangia, in ghisa, in acciaio inox, in grafite
Applicazioni
di riscaldamento
Altre caratteristiche
con tenuta soffietto
DN

Min.: 15 mm
(0,591 in)

Max.: 200 mm
(7,874 in)

Pressione

16 bar
(232,1 psi)

Temperatura

Min.: -10 °C
(14 °F)

Max.: 350 °C
(662 °F)

Descrizione

L'utensile ha stelo rotante ascendente e volantino, cofano e premistoppa imbullonati, flange R.F. ISO PN16 con verniciatura grigia RAL 7011-7012. La sua freccia indica la direzione del flusso in cui deve essere utilizzato. E' principalmente per tutti i comuni fluidi con temperatura minima e massima da - 10°C a + 300°C. La sua pressione massima è di 16 bar. Per il funzionamento del volantino deve essere ingrassato regolarmente e non deve essere utilizzato per il fluido del convettore. Valvola a globo in ghisa flangiata PN16 per l'impostazione o la chiusura su reti di Riscaldamento, distribuzione dell'acqua e irrigazione. Guarnizione di tenuta in grafite. Cofano imbullonato e guarnizione per una facile manutenzione. SPECIFICHE : - Rispettare la direzione del flusso indicata dalla freccia - Rismg gambo rotante e volantino - Cofano imbullonato e premistoppa - Sedile in acciaio inossidabile - PN16 Flange R.F. - Colore grigio RAL 7011. 90 pm thckness UTILIZZO: - Distribuzione di acqua calda e irrigazione - Temperatura minima e massima Ts : - 10°C a + 120°C - Pressione massima Ps : 16 bar fino a DN150. 14 bar per DN200. 9 bar per DN250 (vedi grafico a pagina 3) - Mantenere ingrassato il gambo - Non utilizzare per il vapore - Serrare l'imballaggio della ghiandola che scava il settmg

---

Cataloghi
