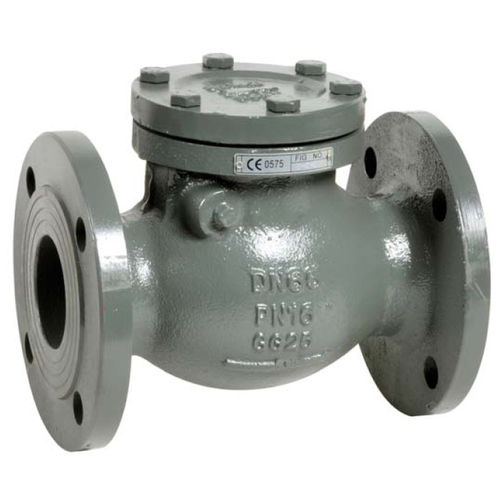

Si tratta di un tipo di utensile per il controllo dell'oscillazione in posizione verticale con fluido ascendente o in posizione orizzontale. Ha una flangia ISO PN10/16 e un coperchio bullonato. Viene utilizzato principalmente per il riscaldamento, l'irrigazione e la distribuzione dell'acqua. Ha una temperatura minima e massima da - 10°C a + 120°C per la sede metallica tipo Ref.360, mentre una temperatura minima e massima da - 10°C a + 80°C per la sede in EPDM Ref.362. Ha una pressione massima di 16 bar. L'utensile non deve essere utilizzato con velocità pulsante. La sua velocità massima deve essere di almeno 3 M. 1 sec.
SPECIFICHE ;
- Posizioni Ail grazie alla spnng in acciaio inox
- Rispettare la direzione del flusso indicata da una freccia sul corpo
- F langes R.F. PN10/16 fino a DN150. PN16 da DN200 a DN300. PN10 oltre
- Con cestello a strappo in acciaio e maglia 6 mm ( Rif. 363 )
- Debole perdita di testa grazie alla progettazione internazionale cylindncal
- Anticorrosione epossidica internai ed extemal pamtmg colore blu RAL 5017.100 p spessore
- Boccola in bronzo per evitare il blocco della malattia
- Borchia forata su richiesta per il bypass o per controllare lo spessore
- Disco progettato per un migliore idrodinamismo
- Soluzione silenziosa
- Contropressione minima per la tenuta: 0,2 bar
UTILIZZO:
- Distribuzione dell'acqua
- Temperatura minima Ts 10°C
- Max Température Ts :♦ 120°C
- Pressione massima Ps : 16 bar fino a DN300.10 bar oltre
GAMMA
- Flangiato PN1Q/16 da DN50 a DN 150. PN16 da DN 200 a DN 300 e PN10 per DN350 a 600 Rif. 366
- Flangiata PN1Q/16 da DN50 a DN 150 e PN16 da DN 200 a DN 300 con cestello in acciaio Rof. 363
---
