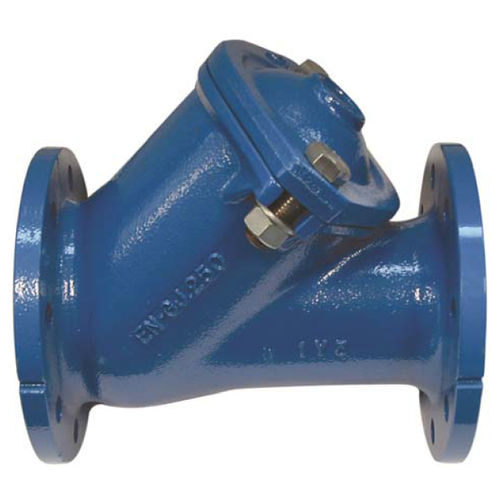

Valvola di ritegno a sfera 336 series
con flangiaa Yper acqua

valvola di ritegno a sfera
valvola di ritegno a sfera
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a sfera
Corpo
con flangia, a Y
Applicazioni
per acqua
Materiale
in acciaio inossidabile, in ghisa, in acciaio, in bronzo, in alluminio
Altre caratteristiche
anticorrosione, silenziata
DN

Max.: 400 mm
(15,748 in)

Min.: 40 mm
(1,575 in)

Pressione

10 bar
(145 psi)

Temperatura

Max.: 70 °C
(158 °F)

Min.: -10 °C
(14 °F)

Descrizione

Il dispositivo è dotato di una verniciatura epossidica anticorrosiva di colore blu e di uno spessore di 150 micron. Ha anche un bullone in acciaio cromato anticorrosione e un alluminio con una sfera rivestita non flottante. È composto da un fluido ascendente verticale o orizzontale e da un cofano rimovibile specifico per una facile manutenzione del dispositivo. Il prodotto ha anche una contropressione minima per la tenuta tra 0,3 e 0,5 bar. SPECIFICHE ; - Posizioni Ail grazie alla spnng in acciaio inox - Rispettare la direzione del flusso indicata da una freccia sul corpo - F langes R.F. PN10/16 fino a DN150. PN16 da DN200 a DN300. PN10 oltre - Con cestello a strappo in acciaio e maglia 6 mm ( Rif. 363 ) - Debole perdita di testa grazie alla progettazione internazionale cylindncal - Anticorrosione epossidica internai ed extemal pamtmg colore blu RAL 5017.100 p spessore - Boccola in bronzo per evitare il blocco della malattia - Borchia forata su richiesta per il bypass o per controllare lo spessore - Disco progettato per un migliore idrodinamismo - Soluzione silenziosa - Contropressione minima per la tenuta: 0,2 bar UTILIZZO: - Distribuzione dell'acqua - Temperatura minima Ts 10°C - Max Température Ts :♦ 120°C - Pressione massima Ps : 16 bar fino a DN300.10 bar oltre GAMMA - Flangiato PN1Q/16 da DN50 a DN 150. PN16 da DN 200 a DN 300 e PN10 per DN350 a 600 Rif. 366 - Flangiata PN1Q/16 da DN50 a DN 150 e PN16 da DN 200 a DN 300 con cestello in acciaio Rof. 363

---
