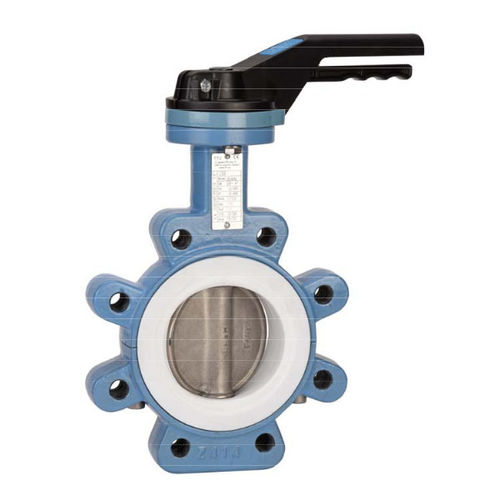

Valvola a farfalla 1166 series
manualeper acidotipo lug

valvola a farfalla
valvola a farfalla
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a farfalla
Azionamento
manuale
Tipo di fluido
per acido
Corpo
tipo lug, a 2 elementi, in ghisa, IP65
Altre caratteristiche
ISO, per fluidi corrosivi
DN

Min.: 40 mm
(1,575 in)

Max.: 300 mm
(11,811 in)

Pressione

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Min.: -25 °C
(-13 °F)

Max.: 200 °C
(392 °F)

Descrizione

L'unità è una valvola di tipo a capocorda che presenta un collo allungato e uno stelo ad incrocio completo che fornisce l'isolamento per un uso più facile. Contiene un cuscinetto di montaggio ISO 5211. I pistoni inbetweeen sono ISO Pn10 sebbene siano disponibili su richiesta anche flange ISO PN16 o ISO PN20 ANS1150. Il dispositivo ha una sede staccabile e utilizza un disco in acciaio inossidabile fino a DN100. Si adatta ad una vasta gamma di dischi, compreso il DN200 che copre 9 posizioni di bloccaggio sulla leva. I DN250 fino a 300 sono fatti per fermarsi in tutte le posizioni ma non sono bloccabili. Altri dischi disponibili sono il disco DN125 a 300 con rivestimento epossidico in ghisa sferoidale e il disco con rivestimento rilsan in ghisa sferoidale +/- 300. Inoltre, il suo corpo è rivestito con RAL 5024 che ha una consistenza di 250-300 micron di spessore. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di capocorda ( capocorda rinforzato da DN200 a DN1400 ) - Tra le flange PN1Û/16 da DN32/40 a 150. PN10 oltre - Tra le flange PN16 o Classe 150 (PN20) su richiesta - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione)

---
