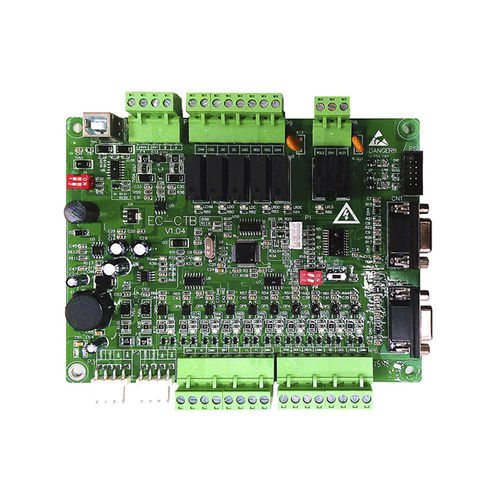

Scheda di controllo motore multiasse EC-CTB

ECanalogicadigitale

La scheda superiore della cabina dell'ascensore EC-CTB è la scheda di controllo principale della cabina dell'ascensore EC100, EC160 ed EC300 e un'importante stazione di trasferimento per la raccolta dei segnali e l'uscita dei segnali di controllo dei controllori EC100, EC160 ed EC300. È composta da nove ingressi di segnale digitale, un ingresso di segnale analogico di tensione, cinque uscite di segnale NO a relè, un'uscita di segnale NO/NC a relè, due terminali IO di segnale digitale utilizzati per comunicare con la scheda di comando EC-CCB e il terminale utilizzato per la comunicazione CAN con EC100, EC160, EC300 e il pannello di visualizzazione della cabina dell'ascensore. Supporta la modalità di comunicazione RS232 utilizzata per comunicare con il PC superiore. 1.Modalità di comunicazione CAN, supporta il protocollo standard e il protocollo pubblico; 2.Supporta la comunicazione RS485 e il collegamento tra il protocollo di comunicazione RS485 standard e il display multimediale/annunciatore vocale di terze parti; 3.Supporto della comunicazione RS232 4.Supporto dell'ingresso di pesatura analogico e delle modalità di pesatura digitale 5.Supporto del controllo del piano al di sotto del 64° piano 6.Uscita gong di arrivo; 7.Controllo dell'illuminazione per il risparmio energetico 8.Controllo a doppia porta
