Verniciatrice in scala di produzione PECVD
Applicazione
CVD potenziato al plasma di stack p-i-n tandem di silicio idrogenato amorfo su lamine metalliche per la produzione di multistrato ad assorbimento solare.
Ingegneria e tecnologia

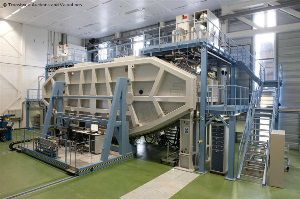

Il sistema di rivestimento PECVD è un impianto di produzione di tipo roll-to-roll progettato per il rivestimento sottovuoto su un lato di lamine metalliche fino a 1340 mm di larghezza.
La zona di deposizione è costituita da uno o più elettrodi RF all'interno di un volume a tenuta di gas ed è configurata per la deposizione verso l'alto. La particolare configurazione delle zone di deposizione impedisce la contaminazione incrociata.
Il substrato viene preriscaldato prima della deposizione del rivestimento, riscaldato durante il processo di deposizione e raffreddato dopo il rivestimento. I gradienti di temperatura sulla pellicola non superano i 4 oC/cm. La temperatura sui dispositivi elettrici, la piastra curva e il substrato sono monitorati con termocoppie e sensori IR.
Il substrato è supportato meccanicamente da una piastra curva riscaldata. La piastra curva è composta da diversi segmenti con un raggio di curvatura di 10 metri.
Il sistema di avvolgimento irreversibile assicura una tensione ottimizzata e la gestione della lamina senza graffi e grinze.
Il sistema di pompaggio è costituito da pompe di spinta meccaniche e pompe di sgrossatura a secco. Le zone RF hanno linee di pompaggio separate e strozzate per variare i flussi di gas e la pressione in modo indipendente in ogni zona.
La piattaforma di servizio a due livelli, la porta della camera mobile e gli elettrodi RF garantiscono la semplicità di manutenzione.
Il sistema di controllo applica un concetto modulare per una facile estensione del software di controllo.
Scheda tecnica
Substrato: lamine metalliche
Larghezza del substrato: fino a 1340 mm
Spessore del substrato: 50 ... 100 µm
Diametro massimo del rotolo: fino a 820 mm
Rivestimento: a-Si:H
Velocità di avvolgimento: 0,05 ... 0,5 m/min
---
