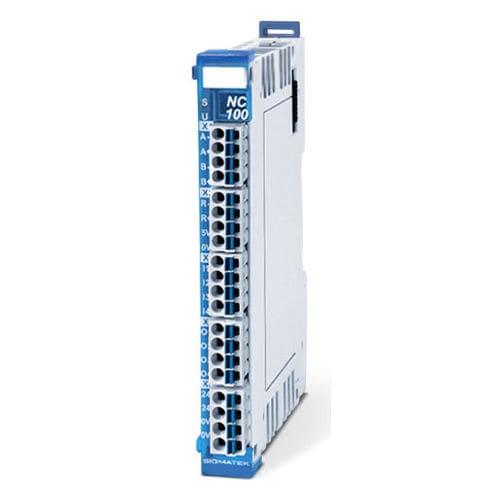

1 encoder incrementale
Opzionale con segnale TTL o RS422 (16 bit)
Alimentazione encoder +5 V CC
4 ingressi digitali (+24 V CC/3,7 mA/10 µs)
4 uscite digitali (+24 V CC/2 A)
Per il sistema S-DIAS sono disponibili le macro EPLAN per una semplice integrazione nell'armadio elettrico.
Dati sulle prestazioni
Tensione di alimentazione -
+24 V C.C. (+18-30 V C.C.)
Ingressi digitali
Tipo -
standard
Numero -
4
Tensione di ingresso -
+24 V DC (+18-30 V DC)
Corrente di ingresso -
3.7 mA a +24 V CC
Ritardo di ingresso -
tipicamente 10 µs
Uscite digitali
Tipo -
standard
Numero -
4
A prova di cortocircuito, con limitazione di corrente
Sì
Corrente di carico massima/canale -
2 A
Corrente totale max
6 A
Tensione di uscita -
tipicamente +24 V CC
Ingresso encoder incrementale
Numero -
1
Segnali di ingresso -
Segnali encoder incrementale RS422 (A, /A, B, /B, R, /R)
Segnale RS422 (terminazione 120 Ω)
Segnale encoder incrementale TTL (A, B, R)
Segnale TTL (1200 Ω Pull-Up)
Frequenza di ingresso -
massimo 125 kHz
Frequenza del contatore -
massimo 500 kHz
Risoluzione -
16 bit
Analisi del segnale
4 porte
Alimentazione -
+5 V DC/0,2 A a prova di cortocircuito
---
