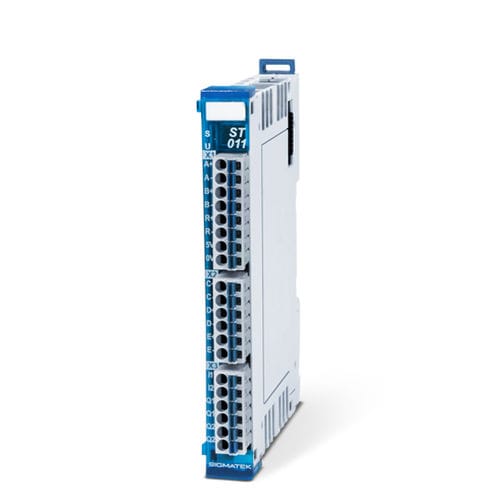

Uscita di frequenza per il controllo del componente di potenza del motore passo-passo o del servomotore (RS422)
Interfaccia encoder incrementale con analisi ABR per la modalità regolata
2 ingressi digitali per il movimento di riferimento e il monitoraggio delle posizioni finali
2 uscite digitali per accoppiatore ottico (1 uscita leggibile a ritroso)
Per il sistema S-DIAS sono disponibili le macro EPLAN per una semplice integrazione nell'armadio elettrico.
Ingressi digitali
Tipo -
standard
Numero -
2
Tensione di ingresso -
+24 V DC (+18-30 V DC)
Corrente di ingresso -
3 mA a +24 V CC
Ritardo di ingresso -
tipicamente 0,1 ms
Uscite digitali
Tipo -
accoppiatore ottico
Numero -
2
Configurazione -
a potenziale libero (l'uscita 1 è leggibile o può essere usata come ingresso)
Uscita di controllo del componente di potenza
Numero -
1
Segnali di uscita -
Segnali di attivazione RS422 (C, /C, D, /D, E, /E)
Segnale RS422
Frequenza di uscita -
massimo 500 kHz
Corrente massima continua consentita -
40 mA
Ingresso encoder incrementale
Numero -
1
Segnali di ingresso -
Segnale encoder incrementale RS422 (A, /A, B, /B, R, /R)
Segnale RS422 (terminazione 150 Ω, diffusione 330 Ω)
Frequenza di ingresso -
massimo 125 kHz
Frequenza del contatore -
massimo 500 kHz
Risoluzione -
massimo 32 bit
---
