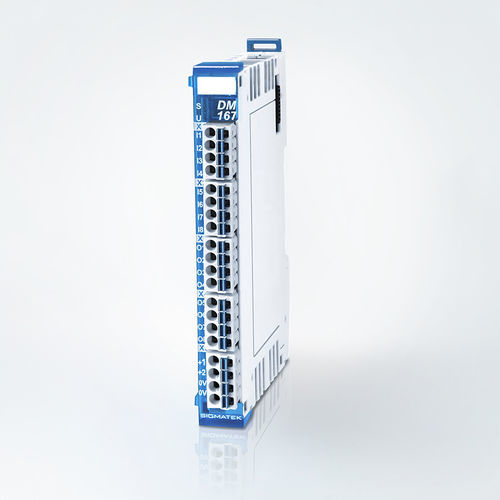

Modulo misto digitale DM 167

di correntedi tensione8 uscite digitali

8 ingressi digitali (+24 V CC/3,7 mA) Ritardo di ingresso: 5 ms 8 uscite digitali a prova di cortocircuito (+24 V CC/1,7 A) Il lato primario e secondario delle uscite e degli ingressi sono separati da accoppiatori ottici. Per il sistema S-DIAS sono disponibili le macro EPLAN per una semplice integrazione nel quadro elettrico. Dati sulle prestazioni Tensione di alimentazione - +24 V DC (+18-30 V DC) Monitoraggio della tensione - Sì Ingressi digitali Tipo - standard Numero - 8 Isolamento galvanico - Sì Tensione di ingresso - +24 V DC (+18-30 V DC) Corrente di ingresso - 3.7 mA a +24 V CC Ritardo di ingresso - tipicamente 5 ms Caratteristiche - ingressi separati da accoppiatori ottici Uscite digitali Tipo - standard Numero - 8 A prova di cortocircuito, con limitazione di corrente Sì Isolamento galvanico - Sì Corrente di carico massima/canale - 1.7 A Corrente totale massima - 6.da 8 A a 10,2 A (in funzione della temperatura) Caratteristiche meccaniche Dimensioni - 12.5 x 104 x 72 mm (L x A x P) Tipo di protezione IP20 Numero di articolo/Certificazione Numero di articolo - 20-008-167 Standardizzazione/certificazione - UL 508 (E247993)
