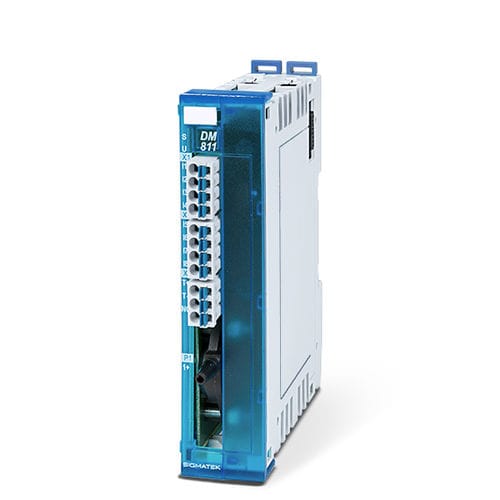

Modulo di ingresso analogico DM 811

digitaledi temperaturadi pressione assoluta

Ingresso pressione assoluta Ingresso di temperatura PT100 8 ingressi digitali (+24 V DC/3,7 mA/0,5 ms) Per il sistema S-DIAS sono disponibili le macro EPLAN per una semplice integrazione nell'armadio elettrico. Ingressi digitali Tipo - standard Numero - 8 Tensione di ingresso - +24 V DC (+18-30 V DC) Corrente di ingresso - 3.7 mA a +24 V Ritardo di ingresso - tipicamente 0,5 ms Ingressi analogici Tipo - temperatura Numero - 1 Risoluzione - 0.1 °C Tipi di sensore - PT100 Campo di misura - 0 ... 300 °C o 100,0 - 212,1 Ω Precisione di misura - ±0,5 % del valore di misura massimo Tempo di conversione per canale - 1 ms Monitoraggio della rottura del cavo - Sì Filtro hardware - tipicamente 1 kHz, passa basso del 3° ordine Filtro software - configurabile Sensore di pressione Numero - 1 Tipo di sensore di pressione - pressione assoluta Campo di misura - 0-1600 mbar Valore di misurazione - 0-16000 Risoluzione - 12 bit Tempo di conversione per tutti i canali 1 ms Filtro hardware - tipicamente 1 kHz, passa basso del 3° ordine Filtro software - configurabile Precisione di misura - ±0,25 % del valore di fine scala, cioè ±4,0 mbar per una temperatura ambiente di 25 °C con offset e confronto del guadagno; ±1,00 % del valore di fine scala, cioè ±16,0 mbar per una temperatura ambiente di 0-50 °C senza offset e confronto del guadagno
