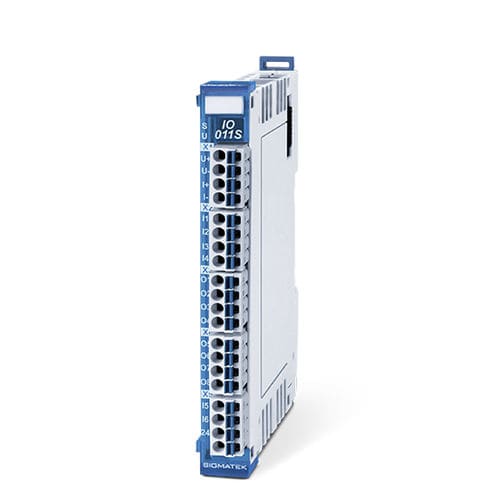

Modulo I/O digitale IO 011S

analogicodi correntea 16 I/O

6 ingressi digitali (+24 V CC/3,5 mA) Ritardo di ingresso: 1 µs 8 uscite digitali a prova di cortocircuito (+24 V CC/0,5 A/rileggibili) 1 ingresso analogico (±10 V CC/16 bit) 1 ingresso analogico in corrente (0-20 mA o 4-20 mA/16 bit) Per il sistema S-DIAS sono disponibili le macro EPLAN per una semplice integrazione nel quadro elettrico. Ingressi digitali Tipo - +24 V DC Numero - 6 Tensione di ingresso - +24 V DC (+18-30 V DC) Corrente di ingresso - 3.5 mA a +24 V Ritardo d'ingresso - tipicamente 1 µs Uscite digitali Tipo - +24 V CC Numero - 8 Configurazione - leggibile a ritroso A prova di cortocircuito, con limitazione di corrente Sì Corrente di carico massima/canale - 0.5 A Corrente totale max 4 A Ingressi analogici Tipo - ±10 V CC Numero - 1 Risoluzione - 16 bit Campo di misura - -10 ... +10 V / 0 ... +10 V Precisione di misura - ±0,3 % del valore di misura massimo Tempo di conversione per tutti i canali - Modalità velocità: 15.26 µs Monitoraggio della rottura del cavo - Sì Filtro hardware - tipicamente 1 kHz, sistema passa basso del 3° ordine Filtro software configurabile, sistema passa basso del 1° ordine Ingressi analogici Tipo - Corrente Numero - 1 Risoluzione - 16 bit Intervallo di misurazione - 0-20 mA / 4-20 mA Precisione di misura - ±0,5 % del valore di misura massimo Tempo di conversione per tutti i canali - Modalità velocità: 15.26 μs Monitoraggio della rottura del cavo - Sì Filtro hardware - tipicamente 1 kHz, sistema passa basso del 3° ordine Filtro software - configurabile
