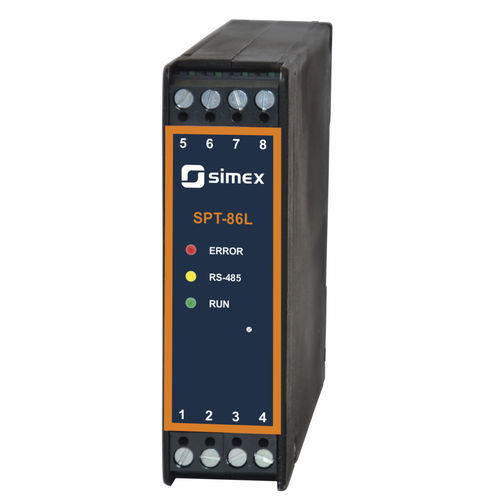

Trasmettitore di temperatura su guida DIN SPT-86L

RTD4-20 mARS-485

Il modulo di SPT-86L è la temperatura e la tensione isolate alla corrente nel trasmettitore standard di 4-20 mA ed ha possibilità di lettura di dati via l'interfaccia RS-485. Ha un'uscita corrente passiva immessa (pinta 100/500/1000, termocoppie K/S/J/T/N/R/B/E, sistemi MV 0-60/0-75/0-100/0-150) ed un'4-20 mA. Durante la misura una il tipo di input può essere usato alla volta soltanto. Gli input di misura hanno la linearizzazione completa delle caratteristiche e compensazione automatica della temperatura di giunzione fredda nel modo della termocoppia. Il modo della pinta maneggia tre metodi di collegamento: legare 2, 3 - e 4. Per l'input di milivoltage l'utente può scegliere fra la radice lineare, quadrata, quadrata o le caratteristiche prestabilite dall'utente. Nella configurazione di base la misura, dopo l'elaborazione, è data all'uscita corrente, ma l'uscita corrente può anche essere controllata direttamente attraverso l'interfaccia di serie. Per la configurazione e la lettura RS- 485 (Modbus RTU) di dati l'interfaccia è usata. I parametri del dispositivo possono essere regolati dal software di S-Config, direttamente dal livello del pc. Ogni unità può essere fabbrica pre-configured a richiesta.
